Účel

CNC vŕtacie a frézovacie centrum KD-612NHSA s tromi vŕtacími skupinami (2 zhora a 1 zdola) je určené pre vysoko presné vŕtanie priechodných a slepých otvorov v koncoch a rovinách nábytkových panelov. Stroj umožňuje spracovanie ľubovoľných dielov a je vybavený dvoma frézovacími jednotkami na frézovanie jednoduchých priamych drážok, ako je drážka pre zadnú stenu alebo dno krabice, ako aj na profilovanie.

Použitie v automatických linkách

Stroj je určený na použitie v automatickom režime s možnosťou zabudovania až 3 strojov do radu

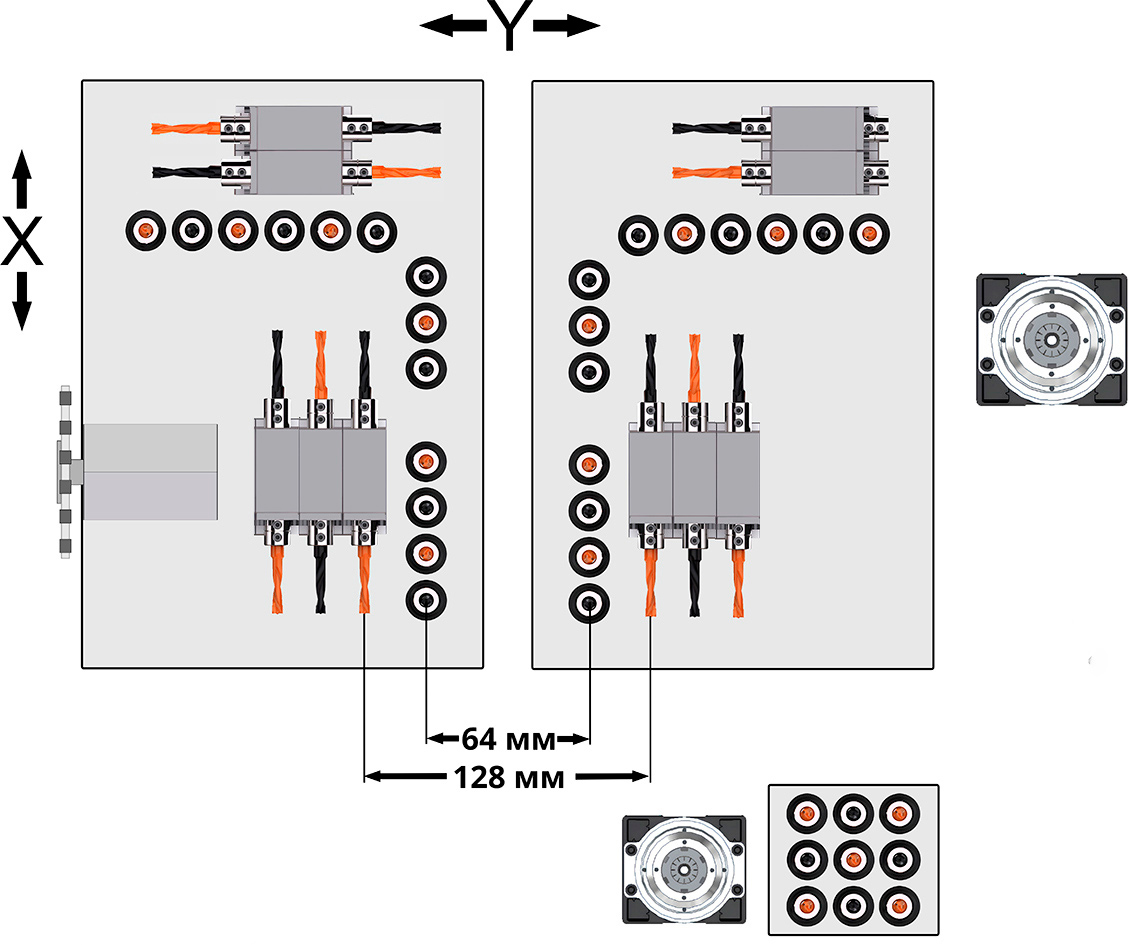

Schéma vrtných skupín

Charakteristické črty

• Vizuálny systém na snímanie čiarových kódov
• Valčekový dopravník so systémom polohovania obrobku ;
• Vysoká rýchlosť spracovania: 140/90/50 m/min;
• Drážkovacia jednotka - píla 120 mm;
• Frézovacia jednotka ako štandard;
• Vŕtanie zo 6 strán;
• Prísada malých dielov od 200x45 mm;
• Automatické mazanie vodítok X a Y;
• Automatický vykladací stôl;
• Vizualizácia spracovania obojstrannej aditívne mapy;
• Skener na čítanie aditívne karty podľa čiarového kódu.

Výhody designu

Ovládací panel s kamerovým systémom - autonómna múdra kamera výrobcu DATALOGIC, upevnená na držiaku, automaticky sníma všetky prechádzajúce čiarové kódy.

Na stroji sú inštalované 3 vŕtacie skupiny: 18 - horizontálnych vretien, 35 - vertikálnych vretien (26 - zhora, 9 - zospodu). Štandardne sú inštalované 2 frézovacie jednotky (5,5 kW + 3,5 kW).

Stroj dokáže v rámci jedného pracovného cyklu spracovať dva panely súčasne, horné aj spodné, vďaka možnosti vŕtania zo šiestich strán.

Dve frézovacie vretená 5,5 kW + >3,5 kW, 18 000 ot./min (hore a dole) na rezanie rovných a zakrivených drážok.

Drážkovacia jednotka s pílou (priemer kotúča 120 mm).

Dve automatické svorky vám umožnia bezpečne fixovať obrobok s dĺžkou 200 mm až 2800 mm a vykonávajú menej záberov pri vŕtaní, čo výrazne zvyšuje rýchlosť pracovného cyklu v porovnaní so strojmi s jedným uchopením. Maximálna rýchlosť bola zvýšená na 140 m/min.

Horné frézovacie vreteno je vybavené výkonným vertikálnym upínačom s dvoma prítlačnými doskami. Zlepšuje presnosť frézovania a zabraňuje poškodeniu obrobku.

Schopnosť pracovať so všetkými obľúbenými programami pre optimalizáciu vŕtacích máp a tlač štítkov.

Konštrukcia rámu stroja bola vyvinutá s ohľadom na CAD programy, kde boli vypočítané a simulované maximálne povolené zaťaženia a požiadavky na konštrukciu stroja. Zvárané lôžko sa temperuje, aby sa uvoľnili všetky vnútorné pnutia v materiáli, následne prebieha spracovanie na päťosovom kovoobrábacom stroji, kde sa vyfrézujú všetky plošiny a otvory pre montáž komponentov a zostáv.

Vŕtacie a plniace centrum je miesto nakladacieho stola vybavené automatickým valčekovým dopravníkom so systémom polohovania obrobku.

Polohovanie obrobku na stroji sa vykonáva vďaka automatickému bočnému vyrovnaniu. Po načítaní čiarového kódu sa bočný zarovnávač posunie čo najbližšie k rozmerom dielu. Obrobok sa opiera o nulový bod pozdĺž osi X a bočný vyrovnávač ho umiestni pozdĺž osi Y. Potom dva pneumatické chápadlá vynesú obrobok do pracovnej oblasti stroja na ďalšie spracovanie.

Výkonná vertikálna svorka bezpečne umiestni obrobok. Pracuje synchrónne s vŕtacou jednotkou.

Pohyblivé dosky v oblasti vŕtania umožňujú priebežné frézovanie.
