Účel

Automatická olepovačka hrán KB-399R je určená na olepovanie rovných a profilovaných hrán nábytkových dielcov a obrobkov syntetickými hranovacími materiálmi v kotúčoch. Stroj umožňuje vyrábať dielce s rovnými aj profilovanými hranami a olepovať štyri rôzne typy profilov technológiou softforming.

Strojné jednotky

1. Jednotka profilového frézovania hrany obrobku.
2. Jednotka predfrézovania rovnej hrany obrobku.
3. Prítlačná jednotka pre profilované hrany.
4. Prítlačná jednotka pre rovné hrany.
5. Kapovacia jednotka.
6. Frézovacia jednotka na odstránenie presahov profilovaných hrán.
7. Frézovacia jednotka na odstránenie presahov rovných hrán.
8. Dvojmotorová rožkovacia jednotka.
9. Jednotka rádiusových cidlín pre profilované hrany.
10. Jednotka rádiusových cidlín pre rovné hrany.
11. Jednotka plošných cidlín pre profilované hrany.
12. Jednotka plošných cidlín pre rovné hrany.
13. Leštiaca jednotka pre profilované hrany.
14. Leštiaca jednotka pre rovné hrany.

Hlavné vlastnosti

• Dve súpravy pracovných jednotiek: na olepovanie dielcov s rovnými hranami a dielcov s profilovanými hranami technológiou softforming.

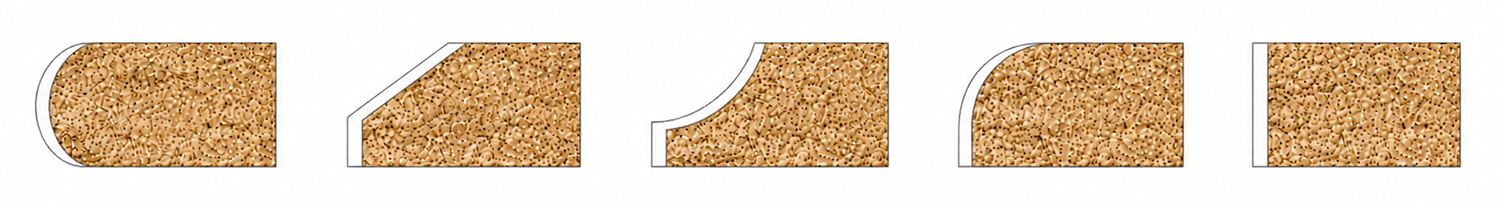

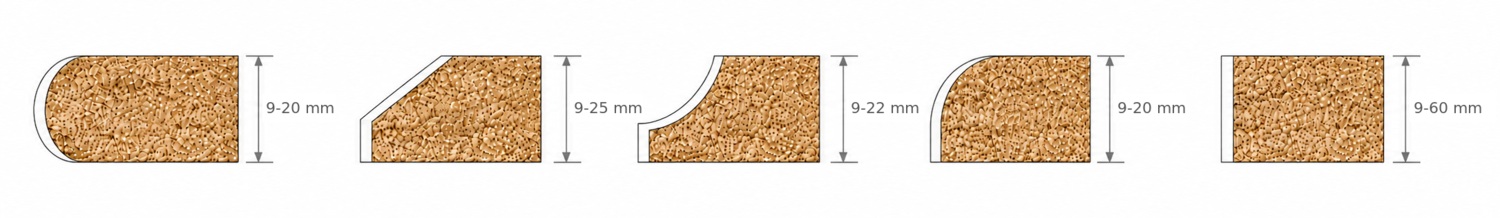

• Podpora štyroch profilov softformingu.
• Servoriadené prestavenie pre rôzne profily opracovania.
• Dve lepiace vane: horná rýchlovýmenná na softforming, spodná na olepovanie rovných hrán.
• Rýchlosť posuvu: 10–24 m/min pre dielce s rovnými hranami a 10 m/min pre dielce s profilovanými hranami (softforming).
• Stroj môže pracovať nepretržite 24 hodín denne.
• Priemyselný počítač s dotykovou obrazovkou na ovládanie funkcií stroja.
• Integrované polohové riadenie na bezkontaktnú aktiváciu pracovných jednotiek.
• Možnosť programovania technologických prestávok.
• Samostatný frekvenčný menič pre každú pracovnú jednotku.
• Osvetlenie vnútri ochrannej kabíny.
• Koncové spínače na dverách ochrannej kabíny.
• Dávkovacie zariadenie podávania obrobkov zabraňuje poškodeniu jednotiek stroja počas prevádzky.
• Pneumatická clona na nanášacom valci lepidla ho chráni pred znečistením.
• Nastavenie predného a zadného presahu hranovacej pásky z ovládacieho panela.
• Vyhotovenie v súlade s požiadavkami CE.
• Stroj je vybavený dvoma jednotkami na nanášanie kvapalín:

1. Prvá jednotka nanáša separačnú kvapalinu pomocou dvoch dýz umiestnených pred jednotkou predfrézovania obrobku. Špeciálna separačná kvapalina zabraňuje priľnutiu vyčnievajúcich zvyškov lepidla k obrobku.
2. Druhá jednotka nanáša leštiacu kvapalinu pomocou dvoch dýz umiestnených pred leštiacou jednotkou. Čistiaca kvapalina odstraňuje separačný prostriedok nanesený na začiatku procesu a voľné zvyšky lepidla. Zároveň dodáva opracovanej hrane dielca lesk.

Konštrukčné výhody

Stroj sa ovláda pomocou priemyselného počítača s dotykovým rozhraním. Ikony na zapínanie a vypínanie pracovných jednotiek na displeji sú intuitívne a obsluha stroja nevyžaduje žiadne osobitné zručnosti.

Možnosť programovania technologických prestávok pri ohreve lepiacej vane.

Dávkovací doraz podávania obrobkov udržiava minimálnu vzdialenosť medzi obrobkami a zabraňuje poškodeniu jednotiek stroja počas prevádzky.

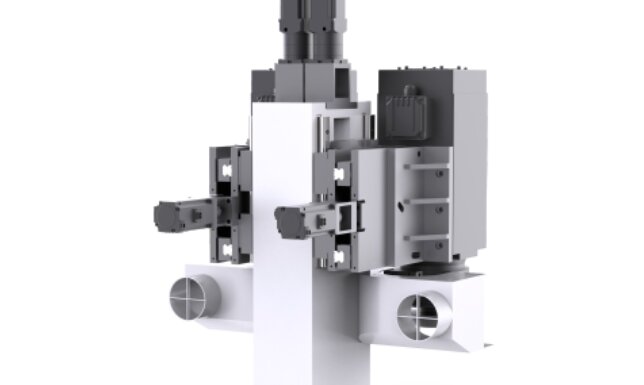

Jednotka profilového frézovania hrany dielca je vybavená dvoma frézovacími motormi. Výška a poloha fréz sa nastavujú servomotormi.

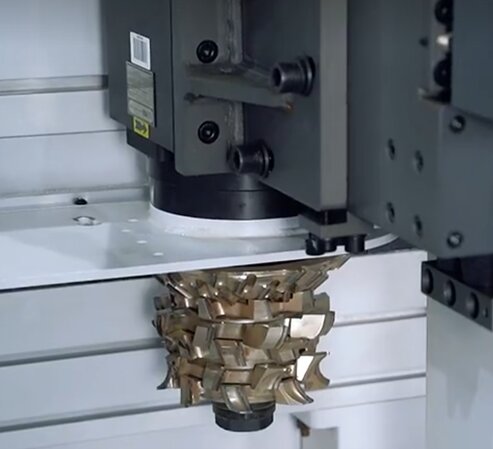

Profil opracovania sa mení z ovládacieho panela stlačením jediného tlačidla prostredníctvom servonastavenia výšky profilovej frézy vzhľadom na dielec.

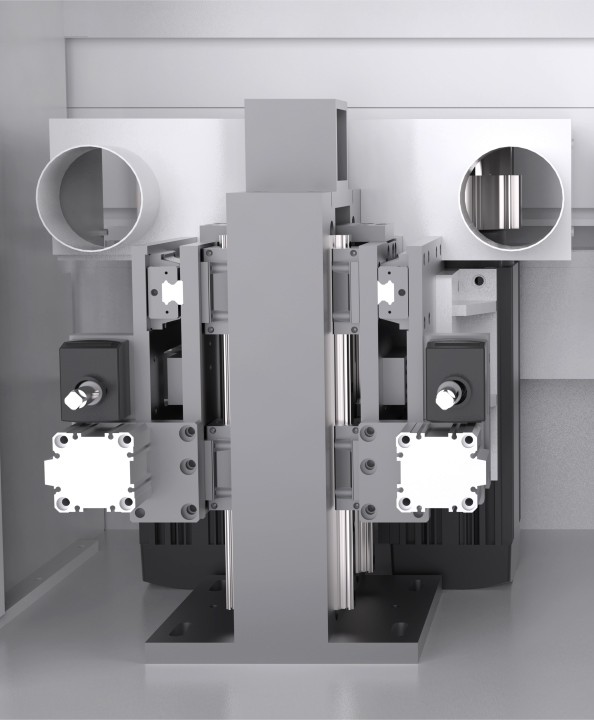

Jednotka predfrézovania rovnej hrany dielca je vybavená dvoma vysokofrekvenčnými motormi, ktoré zabezpečujú kvalitné opracovanie čela materiálu pred nalepením hranovacej pásky. Predfrézovanie odstraňuje schodík po predrezovom kotúči a otrepy. Jednotka je vybavená diamantovými frézami s výškou 40 mm (voliteľne 65 mm).

Lampa ohrieva čelo obrobku pred lepením hranovacej pásky a zlepšuje kvalitu jej priľnutia k dielcu.

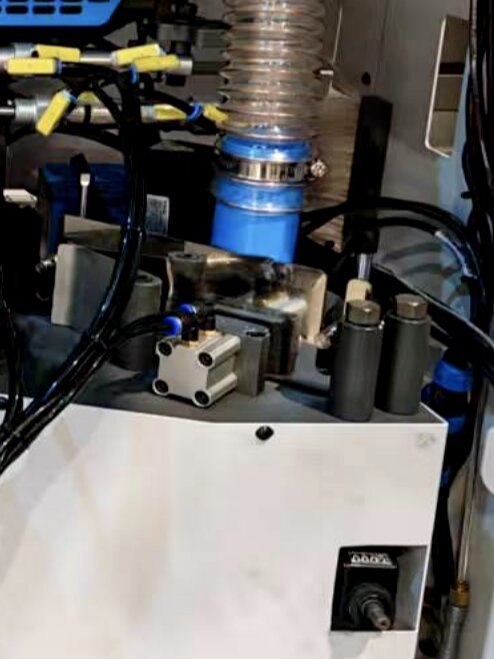

Jednotka drážkovania hranovacej pásky vytvára drážku na jej vnútornej strane, ktorá umožňuje ohýbanie pásky počas lepenia.

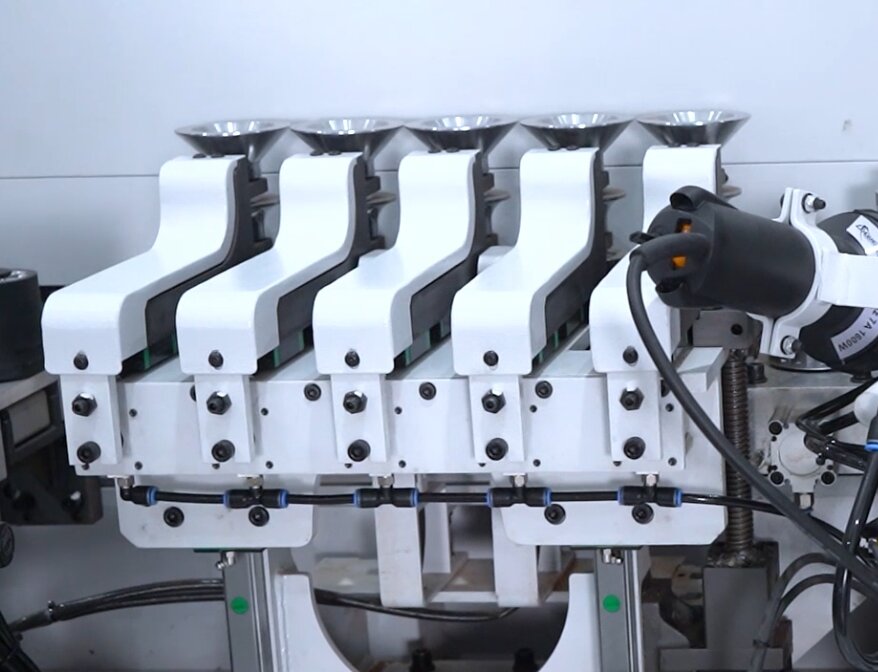

Servoriadená prítlačná jednotka pre profilovanú hranu sa presne prepína medzi profilmi opracovania stlačením jediného tlačidla. Na ohrev a zmäkčenie pásky slúži niekoľko vyhrievacích lámp a teplovzdušný ventilátor.

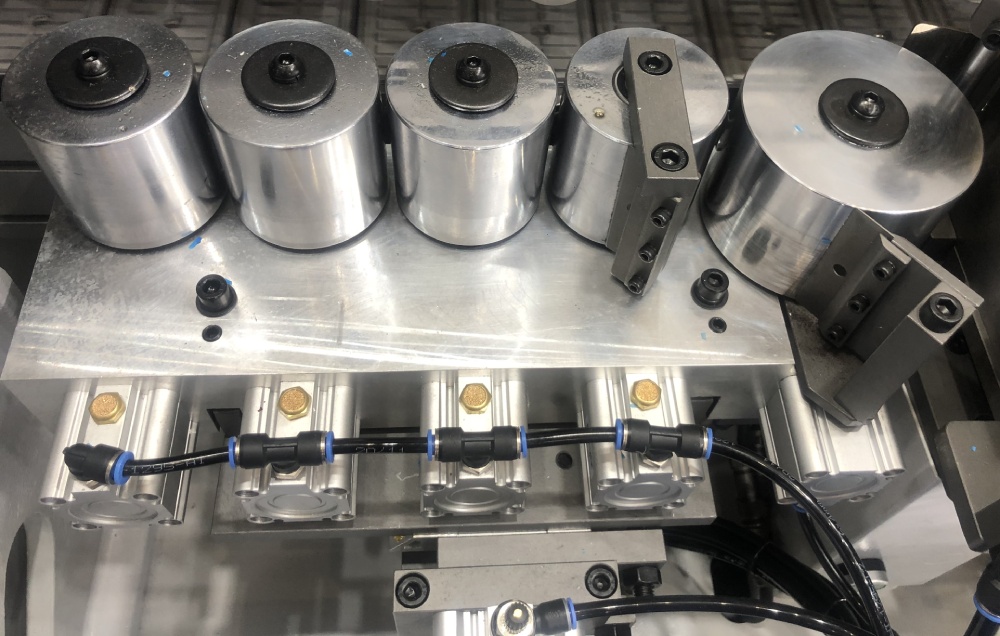

Prítlačná jednotka pre rovnú hranu sa skladá z piatich pneumaticky ovládaných valčekov, ktoré zabezpečujú rovnomerné rozloženie tlaku na pásku počas lepenia.

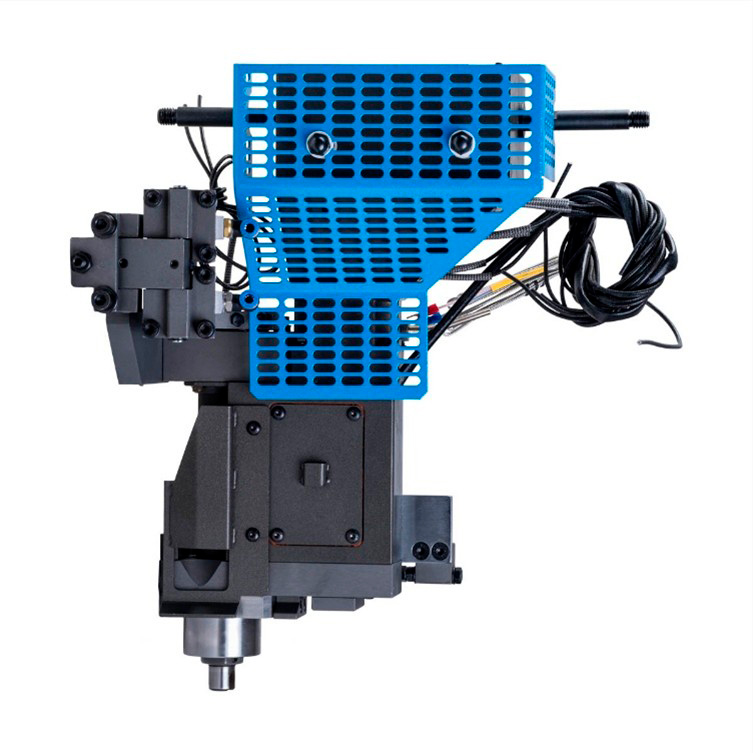

Horná rýchlovýmenná lepiaca vaňa na lepidlá EVA/PUR s nepriľnavým povrchom je inštalovaná na prítlačnej jednotke pre profilovanú hranu.

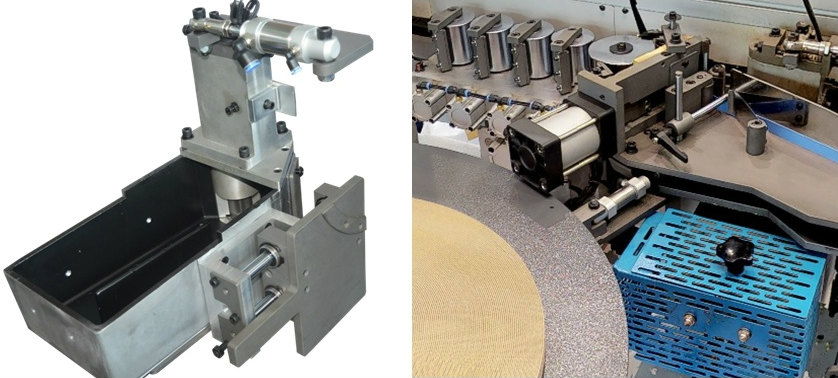

Spodná lepiaca vaňa s nepriľnavým povrchom je inštalovaná na prítlačnej jednotke pre rovnú hranu.

Kapovacia jednotka je vybavená dvoma vysokofrekvenčnými elektromotormi a pílové jednotky sa pohybujú po špeciálnych lineárnych vedeniach. Jednotka je vybavená systémom automatického mazania vedení.

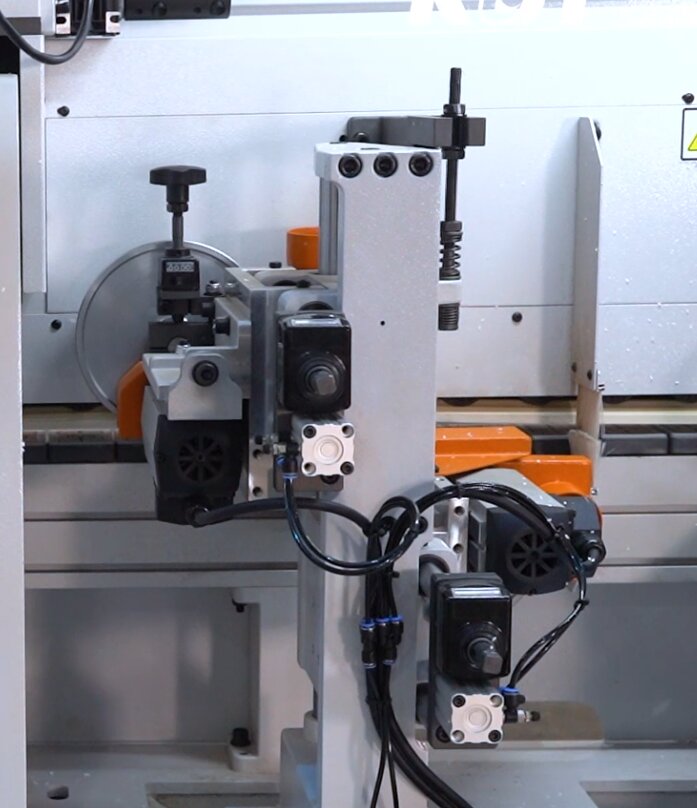

Frézovacia jednotka pre profilovanú hranu sa skladá z dvoch vysokofrekvenčných elektromotorov osadených rádiusovými frézami, ktoré umožňujú opracovávať pásku s hrúbkou 0,5–0,8 mm. Dielec je snímaný dvoma veľkými kruhovými kopírovacími prvkami, jedným na každom motore, namontovanými na plávajúcej jednotke. Táto konštrukcia zabraňuje vzniku chýb pri frézovaní.

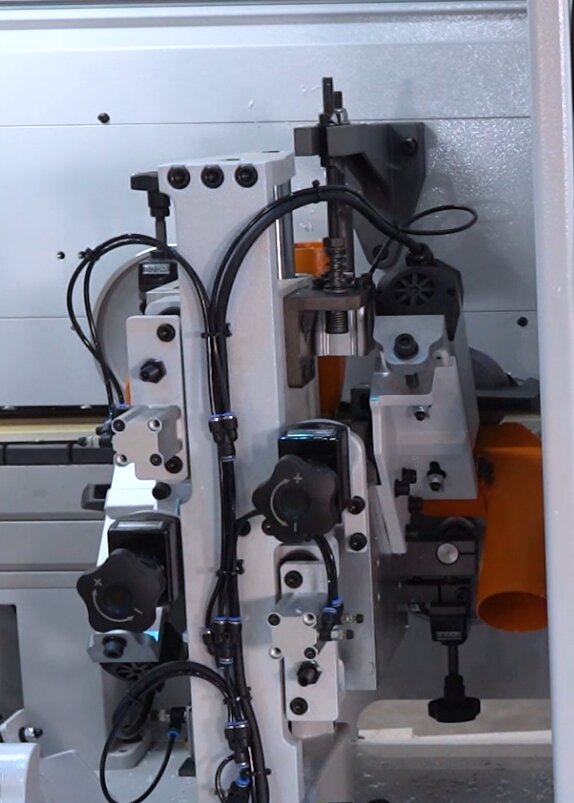

Frézovacia jednotka pre rovnú hranu sa skladá z dvoch vysokofrekvenčných elektromotorov osadených rádiusovými frézami, ktoré umožňujú opracovávať pásku s hrúbkou 0,4–3,0 mm. Dielec je snímaný dvoma veľkými kruhovými kopírovacími prvkami, jedným na každom motore, namontovanými na plávajúcej jednotke. Táto konštrukcia zabraňuje vzniku chýb pri frézovaní.

Rožkovacia jednotka je vybavená dvoma vysokootáčkovými motormi a spoľahlivo pracuje pri rýchlosti posuvu 18 m/min. K dispozícii sú štyri prevádzkové režimy.

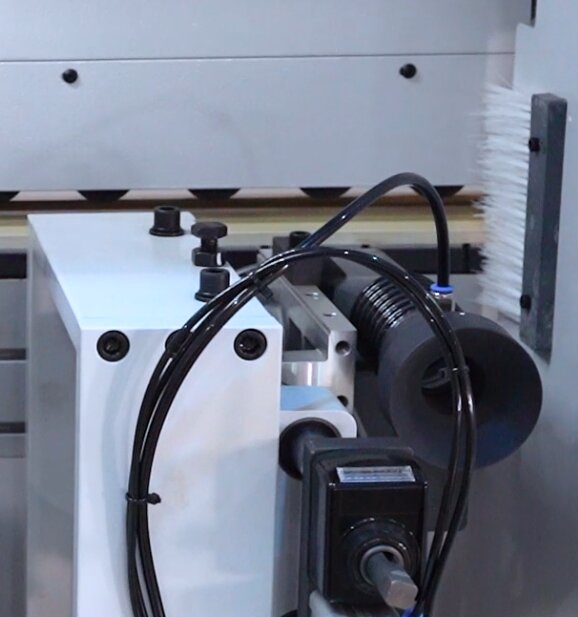

Jednotka rádiusových cidlín pre profilovanú hranu je vybavená tvrdokovovými rádiusovými nožmi, ktoré po frézovaní odoberajú tenkú vrstvu z opracovanej časti pásky a odstraňujú stopy po frézovaní. Výsledkom je hladký opracovaný povrch.

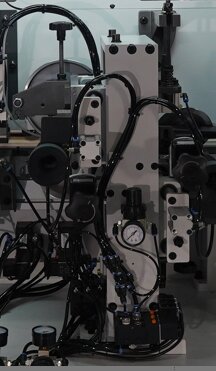

Jednotka rádiusových cidlín pre rovnú hranu je vybavená dvoma tvrdokovovými rádiusovými nožmi, ktoré po frézovaní odoberajú tenkú vrstvu z opracovanej časti pásky a odstraňujú stopy po frézovaní. Výsledkom je hladký opracovaný povrch.

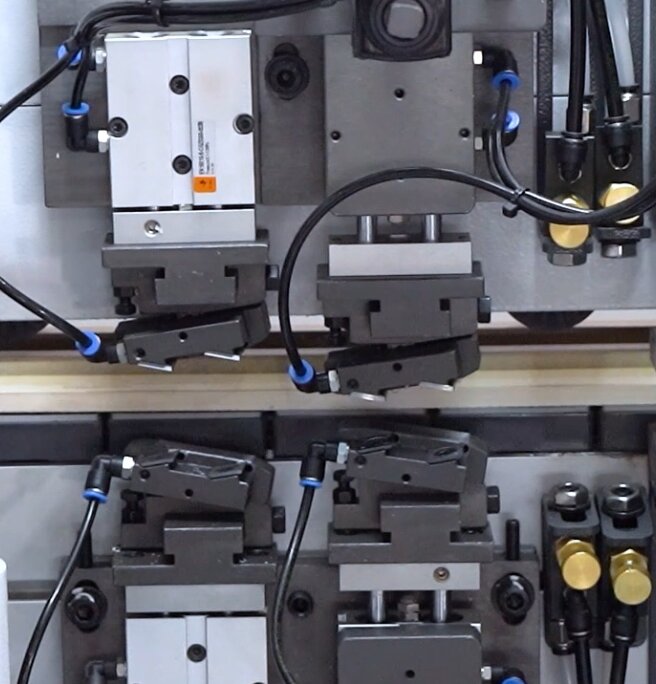

Stroj je vybavený dvoma jednotkami plošných cidlín: prvou pre profilovanú hranu a druhou pre rovnú hranu. Každá jednotka je osadená rovnými tvrdokovovými nožmi (cidlinami na lepidlovú škáru), ktoré opracovávajú pásku v miestach styku s dielcom. Táto operácia odstraňuje prebytočné lepidlo a mikronerovnosti zo spojov, kde je hranovacia páska prilepená k dielcu.

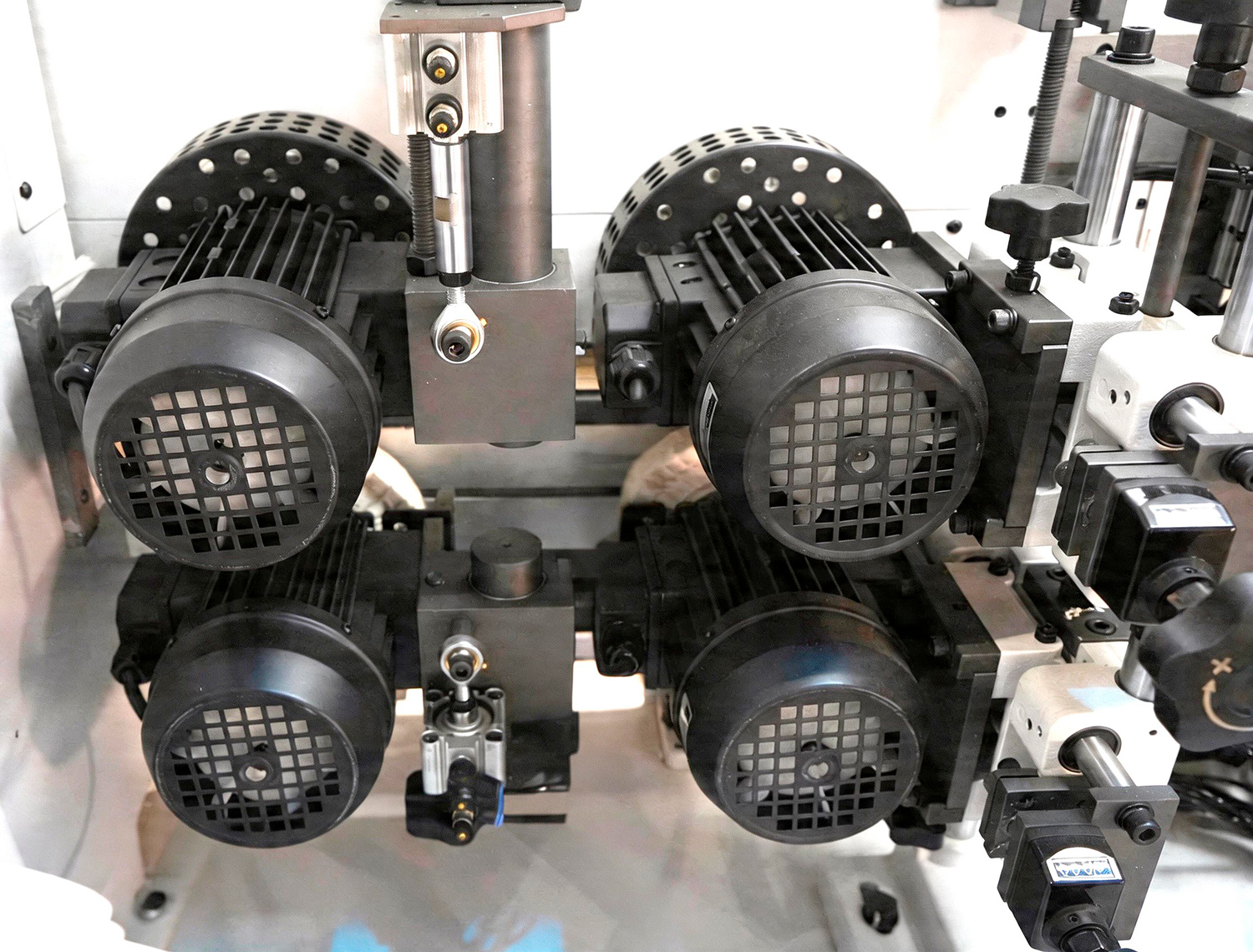

Dvojitá leštiaca jednotka leští opracovanú časť hranovacej pásky. Vysoká kvalita sa dosahuje oscilačným systémom poháňaným pneumatickými valcami. Na dosiahnutie konečného lesku pásky je nainštalovaná jednotka na nanášanie leštiacej kvapaliny.

Rám olepovačky hrán má podobu tuhej skriňovej konštrukcie s potrebnými výstužnými rebrami, čo zaručuje presnú polohu všetkých jednotiek počas celej životnosti stroja.

Prítlačný pás použitý namiesto valčekov zaručuje presné a spoľahlivé polohovanie dielca vo všetkých fázach spracovania hranovacej pásky.

Enkodér na mechanizme zdvíhania a spúšťania prítlačného nosníka umožňuje automatické nastavenie nosníka podľa hrúbky dielca zadanej na ovládacom paneli.

Jednotka centrálneho mazania automaticky maže vedenia kapovacej jednotky.

Elektrické komponenty spĺňajú požiadavky CE.

Dvere kabíny stroja sú vybavené vrstvou zvukovej izolácie z penového polyuretánu, ktorá zabezpečuje komfortné pracovné podmienky.
