Účel

Automatická olepovačka hrán KE-396JB je určená na súčasné olepovanie rovných hrán nábytkových dosiek a prírezov syntetickým rolovacím materiálom. Stroj umožňuje získať výrobok s tromi rôznymi možnosťami lepenia hrany.

Príklad čiastočného skosenia 45° pre panely 16 mm a 18 mm .

Príklad čiastočného skosenia 45° panelu s hrúbkou 25 mm .

Príklad panela s čiastočným skosením 45°.

Agregáty stroje

1. Jednotka predbežného frézovania a formovania skosenia.
2. Prítlačná jednotka.
3. Jednotka na zarovnávanie.
4. Prvá frézovacia jednotka na odstránenie prebytkov.
5. Druhá frézovacia jednotka na odstránenie prebytkov.
6. Jednotka na škrabanie s rádiusovými nožmi.
7. Jednotka na škrabanie s priamymi nožmi.
8. Leštiaca jednotka.

Charakteristické črty

• Rýchlosť posuvu 12-20 m/min;
• Ovládací panel "Dotyková obrazovka";
• Napájacie vedenia s ohrevom (neinštalované na strojoch s frézovaním);
• Zabudované ovládanie waypointov pre bezkontaktné ovládanie procesných jednotiek;
• Možnosť programovania technologických prestávok;
• Individuálny frekvenčný menič pre každý pracovný uzol;
• Osvetlenie v ochrannej kabíne;
• Koncové spínače na dverách v ochrannej kabíne;
• Pneumatická klapka na lepiacom valčeku, zabraňuje jeho znečisteniu;
• Nastavenie predných a zadných hrán previsov z ovládacieho panela;
• Prevedenie podľa noriem CE.
• Stroj má dve jednotky pre aplikáciu kvapalín:

1. Prvá jednotka na nanášanie separačnej kvapaliny: pomocou dvoch trysiek pred predfrézovacou jednotkou (frézovanie) obrobku. To sa robí nanesením špeciálnej separačnej kvapaliny, aby sa zvyšky lepidla, ktoré vytekajú, nedostali do kontaktu s obrobkom.
2. Druhá jednotka na nanášanie leštiacej kvapaliny: pomocou dvoch trysiek pred leštiacou jednotkou. Ide o čistiacu kvapalinu. Hlavnou úlohou je odstrániť na začiatku nanesené antiadhezivo (separačná kvapalina) a voľné zvyšky lepidla. A tiež dodať lesk hotovej hrane dielu.

Výhody designu

Konštrukcia rámu olepovačky hrán má podobu tuhého boxu s nevyhnutnými výstužnými rebrami, čo zaručuje presné umiestnenie všetkých uzlov po celú dobu prevádzky.

Stroj je ovládaný pomocou špeciálneho diaľkového ovládača vybaveného priemyselným displejom so systémom „Touch screen“. Ikony zapnutia/vypnutia jednotiek a zostáv na displeji sú intuitívne a nevyžadujú špeciálne zručnosti pre ovládanie stroja.

Možnosť programovania technologických prerušení ohrevu lepiaceho kúpeľa.

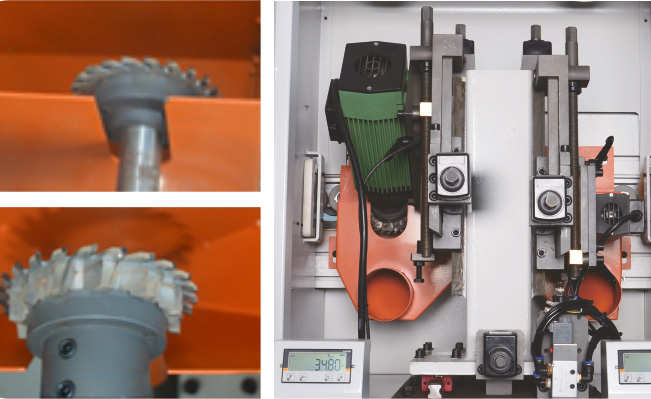

Jednotka na predfrézovanie konca dielu pred nalepením hrany na tvarovanú plochu. Je vybavená dvoma motormi, ktoré vykonávajú spracovanie rovného a šikmého úseku. Má digitálne displeje pre nastavenie a zobrazenie uhla sklonu.

Lepiaci kúpeľ je vybavený mechanizmom dávkovania lepidla. Sklon glejové kúpele od 0-45 °. Jednotka pre predrez hranovacieho materiálu odreže hranu vychádzajúcu z rolky pomocou gilotínového noža. Lisovacia skupina sa nastaví na požadovaný uhol 0-45° a vykoná potrebné upnutie olepovacieho materiálu.

Koncová orezová jednotka je vybavená dvoma vysokofrekvenčnými elektromotormi a pohyb pílových jednotiek sa vykonáva po špeciálnych lineárnych vedeniach. Jednotka je vybavená automatickým systémom mazania vodítok.

Frézovacia jednotka sa skladá z dvoch vysokofrekvenčných elektromotorov vybavených rádiusovými frézami, ktoré umožňujú spracovávať hranový materiál s hrúbkou 0,4 - 3,0 mm. Diel je sledovaný dvoma veľkými okrúhlymi vačkami (na každom motore) namontovanými na plávajúcej zostave, táto konštrukcia zabraňuje nepodarkom pri frézovaní. Stroj je vybavený dvoma pármi frézovacích jednotiek - dvoma hrubovacími jednotkami a dvoma jednotkami na jemné frézovanie vyloženia.

Radiálne škrabanie dvoma tvrdokovovými rádiusovými nožmi, ktoré po vyfrézovaní ostrie s hrúbkou 2,0 mm odstránia tenkú vrstvu z vyfrézovanej časti ostria, vo výsledku získame hladký obrobený povrch.

Jednotka priameho škrabania je vybavená dvoma rovnými nožmi z tvrdej zliatiny (škrabkou lepidla), ktoré vykonávajú opracovanie hrán v spojoch s dielom. Táto operácia odstráni prebytočné lepidlo a mikrodrsnosť na švíkoch v miestach nalepenia hrany na diel.

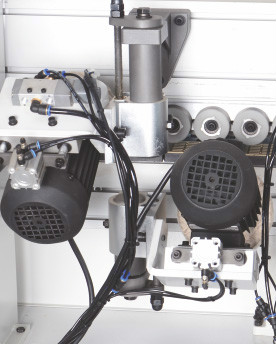

Leštiaca jednotka leští opracovanú časť ostria, má pneumatické ovládanie uhla sklonu a zlepšenú kvalitu leštenia.

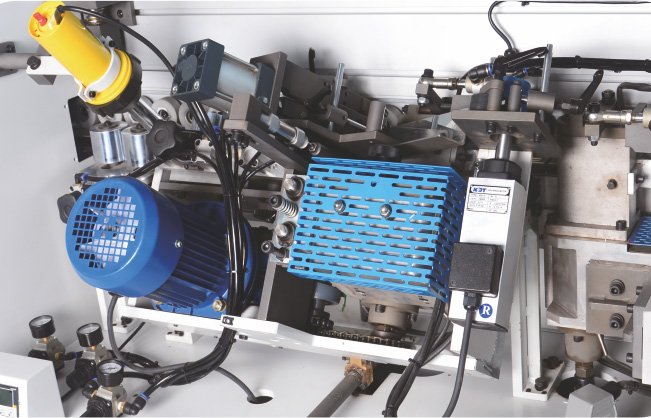

Prítlačný pás namiesto valčekov zaručuje presné a bezpečné ustavenie obrobku vo všetkých fázach olepovania. Parametrovo podobný model stroja KE-396JS je vybavený prítlačnými kladkami.

Mechanizmus zdvíhania/spúšťania upínacej traverzy je vybavený elektropohonom, ktorý zaisťuje rýchlu a presnú montáž na požadovanú hrúbku dielu.

Centrálna mazacia jednotka automaticky maže vodidlá vyžínacej jednotky.

Elektrické komponenty sú vyrobené v súlade s normami CE.

Dvere kabíny stroja sú opláštené vrstvou protihlukovej izolácie z penovej polyuretánovej peny, ktorá umožňuje pohodlnú prácu so zariadením.
