Účel

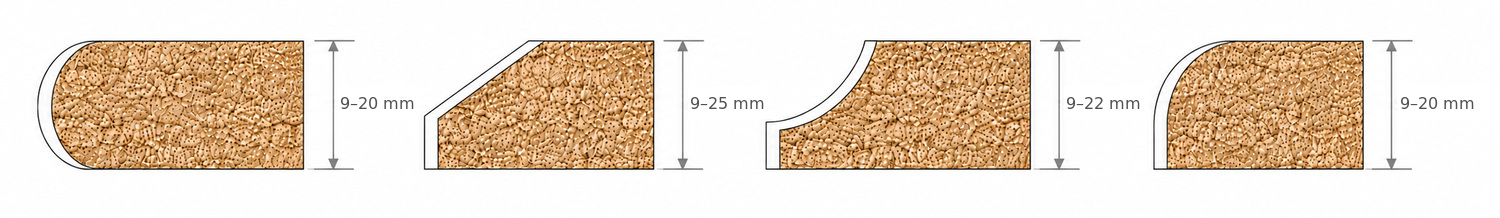

Automatická olepovačka hrán KDT KE-396JC je určená na olepovanie profilovaných hrán nábytkových dielcov a obrobkov syntetickými materiálmi dodávanými v roliach metódou softforming. Stroj podporuje olepovanie štyroch typov profilov.

Strojné jednotky

1. Jednotka profilového frézovania.
2. Prítlačná jednotka.
3. Kapovacia jednotka.
4. Frézovacia jednotka na odstránenie presahov hrany.
5. Jednotka spodnej cidliny.
6. Jednotka plošných cidlín.
7. Leštiaca jednotka.

Hlavné vlastnosti

• Výroba dielcov metódou softforming.
• Podpora štyroch profilov softvéru.
• Servoredené prestavenie pre rôzne profily opracovania.
• Horný zásobník lepidla.
• Rýchlosť posuvu 10 m/min.
• Stroj môže pracovať nepretržite 24 hodín denne.
• Priemyselný počítač s dotykovou obrazovkou na ovládanie funkcií stroja.
• Integrované polohové riadenie pre bezkontaktnú aktiváciu pracovných jednotiek.
• Možnosť programovania technologických prestávok.
• Samostatný frekvenčný menič pre každú pracovnú jednotku.
• Osvetlenie vo vnútri ochrannej kabíny.
• Koncové spínače na dverách ochrannej kabíny.
• Dávkovacie zariadenie podávaniu obrobkov zabraňuje poškodeniu jednotiek stroja počas prevádzky.
• Pneumatická clona na nanášacom valci lepidla ho chráni pred znečistením.
• Nastavenie predného a zadného presahu hrany z ovládacieho panelu.
• Vyhotovenie v súlade s požiadavkami CE.
• Stroj je vybavený dvoma jednotkami na nanášanie kvapalín:

1. Prvá jednotka nanáša separačnú kvapalinu pomocou dvoch trysiek umiestnených pred jednotkou predfrézovania obrobku. Špeciálna separačná kvapalina zabraňuje priľnutiu vyčnievajúcich zvyškov lepidla k obrobku.
2. Druhá jednotka nanáša leštiacu kvapalinu pomocou dvoch trysiek umiestnených pred leštiacou jednotkou. Čistiaca kvapalina odstraňuje separačný prostriedok nanesený na začiatku procesu a voľné zvyšky lepidla. Zároveň dodáva opracovanej hrane dielca lesk.

Konštrukčné výhody

Stroj sa ovláda pomocou priemyselného počítača s dotykovým rozhraním. Ikony pre zapínanie a vypínanie jednotiek a agregátov na displeji sú intuitívne a obsluha stroja nevyžaduje žiadne zvláštne zručnosti.

Možnosť programovania technologických prestávok v ohreve lepiacej vane.

Dávkovací doraz podávania obrobkov udržuje minimálnu vzdialenosť medzi obrobkami a zabraňuje poškodeniu jednotiek stroja počas prevádzky.

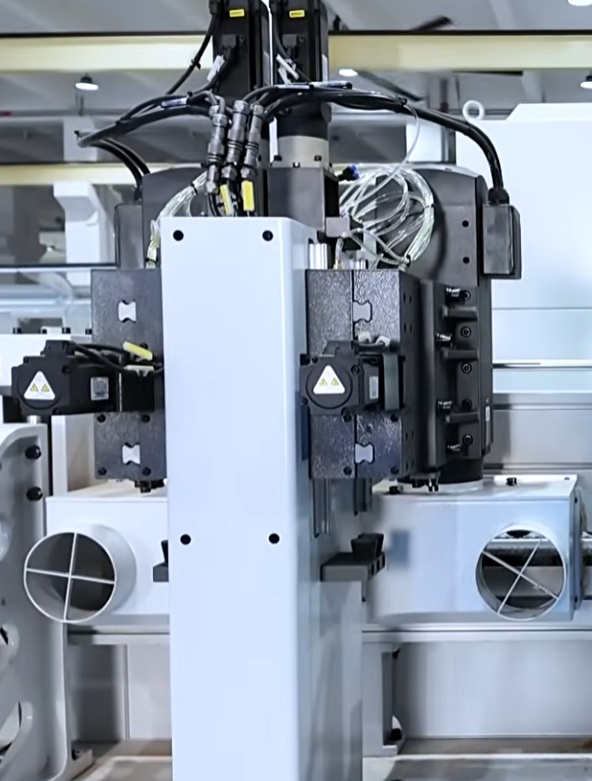

Jednotka profilového frézovania hrany dielca je vybavená dvoma frézovacími motormi. Výška a poloha fréz sa nastavujú pomocou servomotorov..

Zmena profilu opracovania sa vykonáva z ovládacieho panelu jediným stlačením tlačidla pomocou servoriadeného prestavenia výšky profilovej frézy voči dielcovi.

Lampa ohrieva čelo obrobku pred nalepením hranovacej pásky, čím zvyšuje kvalitu jej prilepenia k dielcu.

Jednotka vytvára drážku na vnútornej strane hranovacej pásky, ktorá umožňuje jej ohýbanie počas lepenia.

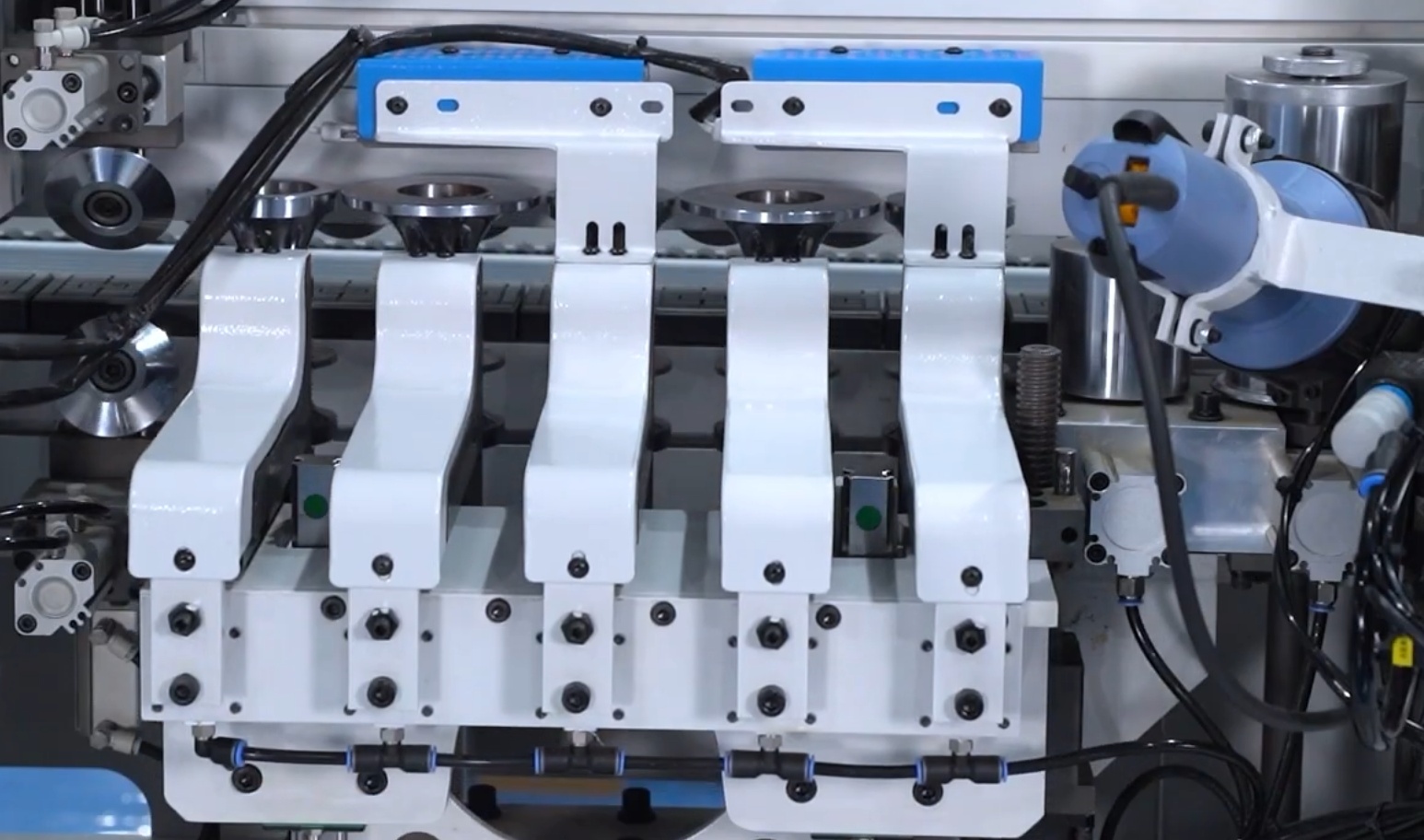

Servoriadená prítlačná jednotka presne prepína medzi profilmi opracovania jediným stlačením tlačidla. Na ohrev a zmäkčenie hranovacej pásky sa používa niekoľko vykurovacích lámp a teplovzdušný ohrievač.

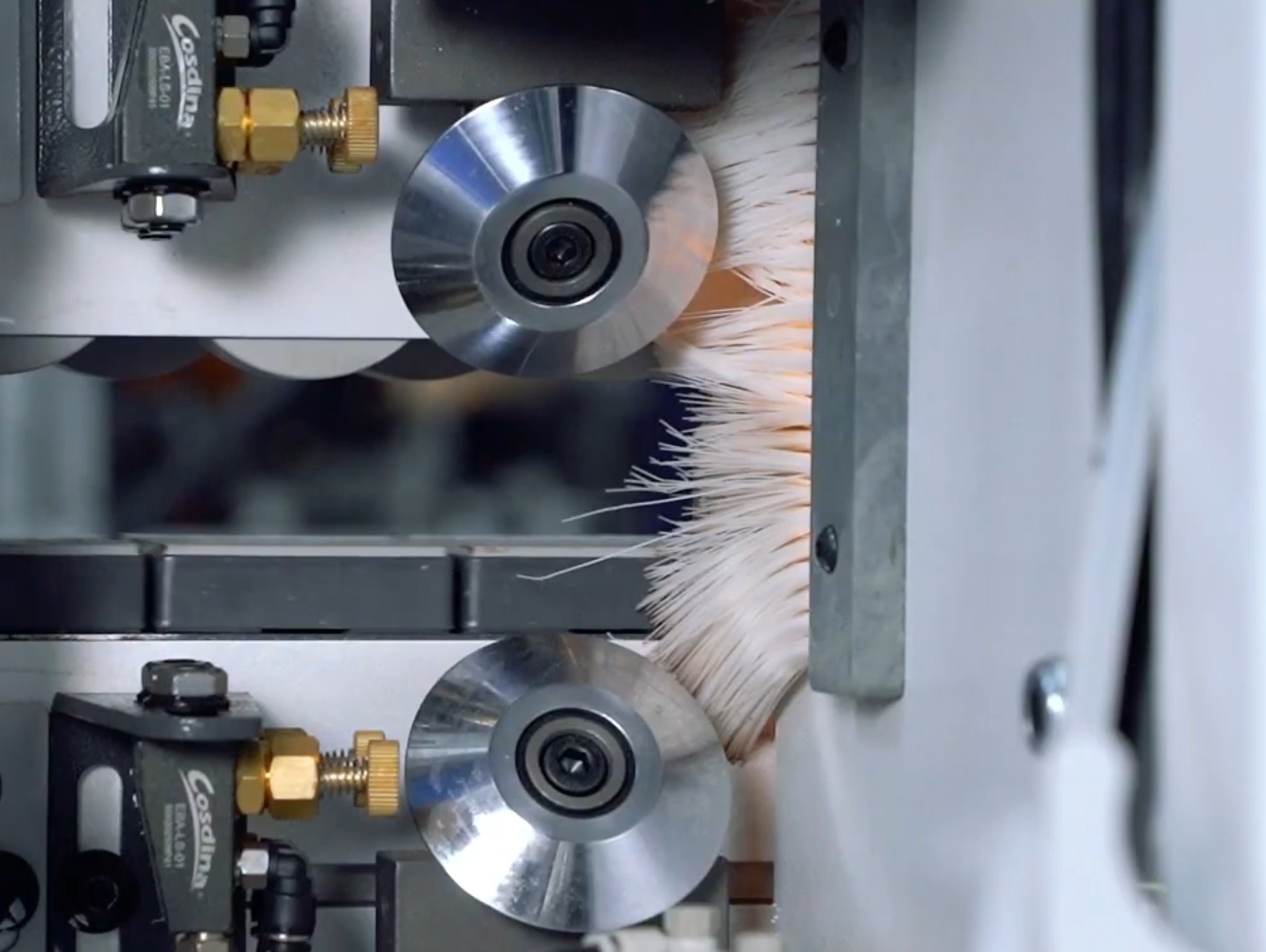

Prídavné prítlačné valčeky umiestnené hore a dole zaisťujú pritlačenie hranovacej pásky k dielu pri opracovaní rôznych profilov.

Horná rýchlovýmenná lepiaca vaňa pre lepidlá EVA/PUR s nepriľnavým povrchom je inštalovaná na prítlačnej jednotke.

Kapovacia jednotka je vybavená dvoma vysokofrekvenčnými elektromotormi. Pílové jednotky sa pohybujú po špeciálnych lineárnych vedeniach. Jednotka je vybavená systémom automatického mazania vedenia.

Frézovacia jednotka sa skladá z dvoch vysokofrekvenčných elektromotorov vybavených rádiusovými frézami, ktoré umožňujú opracovávať hranovaciu pásku s hrúbkou 0,5–0,8 mm. Dielec je kopírovaný pomocou dvoch veľkých kruhových kopírovacích kotúčov umiestnených na plávajúcej jednotke, po jednom na každom motore. Táto konštrukcia zabraňuje vzniku chýb počas frézovania.

Jednotka spodnej cidliny odstraňuje stopy po iných nástrojoch a zvyšuje kvalitu opracovania.

Jednotka plošných cidlín je vybavená štyrmi rovnými tvrdokovovými cidlinami, ktoré opracovávajú hranovaciu pásku v miestach styku s dielcom. Táto operácia odstraňuje prebytočné lepidlo a drobné nerovnosti v spojoch hranovacej pásky s dielcom.

Leštiaca jednotka leští opracovanú časť hranovacej pásky. Vysoká kvalita sa dosahuje vďaka oscilačnému systému poháňanému pneumatickými valcami. Na dosiahnutie finálneho lesku je inštalovaná jednotka na nanášanie leštiacej kvapaliny.

Rám olepovačky hrán má podobu tuhej skriňovej konštrukcie s potrebnými výstužnými rebrami, čo zaručuje presnú polohu všetkých jednotiek po celú dobu životnosti stroja.

Enkodér na mechanizme zdvíhania a spúšťania prítlačného nosníka umožňuje automatické nastavenie nosníka podľa hrúbky dielca zadanej na ovládacom paneli.

Jednotka centrálneho mazania automaticky maže vedenie kapovacej jednotky.

Elektrické komponenty spĺňajú požiadavky CE.

Dvere kabíny stroja sú opatrené vrstvou zvukovej izolácie z penového polyuretánu, ktorá zaisťuje komfortné pracovné podmienky.
