Účel

Vysokorýchlostná automatická olepovačka hrán KE-526G priechodného typu je určená na súčasné obkladanie rovných hrán nábytkových panelov a prírezov syntetickým rolovacím materiálom.

Agregáty stroje

1. Spojovacia jednotka.
2. Upínacia jednotka.
3. Obkladová jednotka.
4. Prvá frézovacia jednotka na odstraňovanie previsov.
5. Druhá frézovacia jednotka na odstraňovanie previsov.
6. Kontúrovacia jednotka (guľatiny).
7. Prvá škrabacia jednotka s rádiusovými nožmi.
8. Druhá škrabacia jednotka s rádiusovými nožmi.
9. Škrabka s rovnými nožmi
10. Prvá leštiaca jednotka.
11. Druhá leštiaca jednotka.

Charakteristické rysy

• Vysoká rýchlosť posuvu 22-30 m/min;
• Dve horné lepiace vane pre prácu s EVA a PUR lepidlom;
• Zásobník s okrajovým podávaním pre 6+6 pozícií so servopohonom;
• Pneumatické nastavenie na rôzne hrúbky hrán z ovládacieho panela;
• Prítlačná páska namiesto valčekov zaručuje presné polohovanie dielca vo všetkých fázach opracovania hrán pri rýchlosti 30 m/min;
• Horizontálna obkladová jednotka;
• 4-motorové jednotky nábojov;
• Lisovacia skupina pre sedem valcov so škrabkami;
• Ovládací panel „dotyková obrazovka“ založený na systéme WINDOWS 10;
• Prídavné prítlačné valce;
• Zabudované ovládanie trasových bodov pre bezkontaktné ovládanie procesorových jednotiek;
• Možnosť programovania technologických prestávok lepiaceho kúpeľa;
• Vysoko presné počítadlá;
• Bola implementovaná možnosť automatického prekonfigurovania traverzu na veľkosť nastavenú na ovládacom paneli pomocou kódovača.
• Polohovacie pravítko s digitálnym počítadlom zaručuje rýchle a presné nastavenie požadovaného úberu na dielci pri frézovaní na spojovacej jednotke.
• Individuálny frekvenčný menič pre každú pracovnú jednotku;
• Ohrievacia lampa konca obrobku;
• Osvetlenie v ochrannej kabíne;
• Koncové spínače na dverách v ochrannej kabíne;
• Tyč podávača obrobku zabraňuje poškodeniu komponentov stroja počas prevádzky;
• Pneumatický záves na nalepenom nanášacom valci zabraňuje jeho znečisteniu;
• Nastavenie previsov prednej a zadnej hrany z ovládacieho panela;
• Prevedenie podľa noriem CE.
• Stroj má dve jednotky na nanášanie tekutín:

1. Prvá jednotka na nanášanie separačnej kvapaliny: pomocou dvoch trysiek pred jednotkou na predbežné frézovanie (spájanie) obrobku. Vtedy sa nanesie špeciálna separačná kvapalina, aby zvyšné lepidlo, ktoré vyčnieva smerom von, neprišlo do kontaktu s obrobkom.
2. Druhá jednotka na nanášanie leštiacej kvapaliny: pomocou dvoch trysiek pred leštiacim agregátom. Aplikuje sa čistiaca kvapalina. Hlavnou úlohou je odstránenie naneseného antiadhéziva (separačná kvapalina) a voľných zvyškov lepidla, ako aj pridanie lesku opracovanej hrany dielu.

Dizajnové výhody

Rám olepovačky hrán má tvar pevnej skrinky s potrebnými výstužnými rebrami, čo zaručuje presné umiestnenie všetkých komponentov počas celej životnosti.

Stroj je ovládaný pomocou priemyselného osobného počítača na báze WINDOWS 10 so systémom dotykovej obrazovky. Ikony zapnutia/vypnutia komponentov a zostáv na displeji sú intuitívne a nevyžadujú špeciálne zručnosti na ovládanie stroja.

Možnosť programovania technologických prestávok v ohreve lepiacej vane.

Zásobník s okrajom so 6+6 pozíciami so servopohonom na automatickú zmenu jedného okraja na druhý - jednoduchá obsluha, úspora času a nákladov na prácu. Servoposuv hrán umožňuje znížiť presahy hrán pri rezaní gilotínou a výrazne znížiť spotrebu hrán. Nastavenie presahov prednej a zadnej hrany sa vykonáva z ovládacieho panela.

Škárovacia jednotka je vybavená dvoma vysokofrekvenčnými motormi, čo zaisťuje kvalitné spracovanie konca materiálu pred lepením hrany. Predfrézovanie zvládne „krok“ z predrezovacej píly a triesok. Predspojovacia jednotka je vybavená diamantovými frézami s výškou 40 mm (65 mm je voliteľná).

Predhrievanie konca obrobku pre lepšiu priľnavosť.

Prítlačná jednotka pozostáva zo siedmich valčekov so stierkami na odstránenie prebytočného lepidla, ktoré sú poháňané pneumaticky. Tento systém zaručuje rovnomerné rozloženie síl na hrane pri lepení.



Stroj je vybavený dvoma hornými lepiacimi kúpeľmi: jednou pre EVA lepidlo s predtaveným lepidlom s objemom 5 litrov a druhou utesnenou pre PUR lepidlo .

Lepidlo v EVA lepiacom kúpeli je dodávané v dávkach a počas odstávky stroja sa neprehrieva. Zobrazovacie okno vám umožňuje sledovať prítomnosť lepidla. Doba zahrievania a pripravenosť na použitie je 15 minút.

Utesnená lepiaca jednotka pre PUR lepidlo zabraňuje prenikaniu vlhkosti z okolia a eliminuje následné vytvrdnutie lepidla, čím sa výrazne skracuje čas na údržbu lepiacej jednotky a vplyv ľudského faktora.

Stroj je vybavený automatickým pneumatickým nakladaním zrnitého lepidla . V spodnej časti rámu stroja je inštalovaný veľký 12,5 kg zásobník, z ktorého sú granule pomocou prúdu vzduchu transportované do horného zásobníka s predtavením.

Horizontálna čelná jednotka zaisťuje presné spracovanie okrajových presahov na koncoch obrobku a umožňuje znížiť vzdialenosť medzi obrobkami rýchlosťou až 30 m/min. Automatické nastavenie uhla pílenia.

Frézovacia jednotka sa skladá z dvoch vysokofrekvenčných elektromotorov vybavených diamantovými polomerovými frézami , ktoré umožňujú opracovanie okrajového materiálu s hrúbkou 0,4 - 3,0 mm. Diel je sledovaný pomocou dvoch veľkých kruhových sledovačov (na každom motore) namontovaných na plávajúcej jednotke, táto konštrukcia zabraňuje defektom pri frézovaní. Prvá frézovacia jednotka je vybavená frézami s polomerom 2 mm, druhá frézovacia jednotka je vybavená frézami s rádiusom 1 mm. Každá frézovacia jednotka je nastavená na dve hrúbky hrán a prepínaná z ovládacieho panela.

Zaobľovacia (kontúrovacia) jednotka je vybavená štyrmi vysokorýchlostnými motormi a úspešne pracuje pri rýchlosti 30 m/min. Jednotka je vybavená diamantovými polomerovými frézami. Existujú štyri možné prevádzkové schémy jednotky.

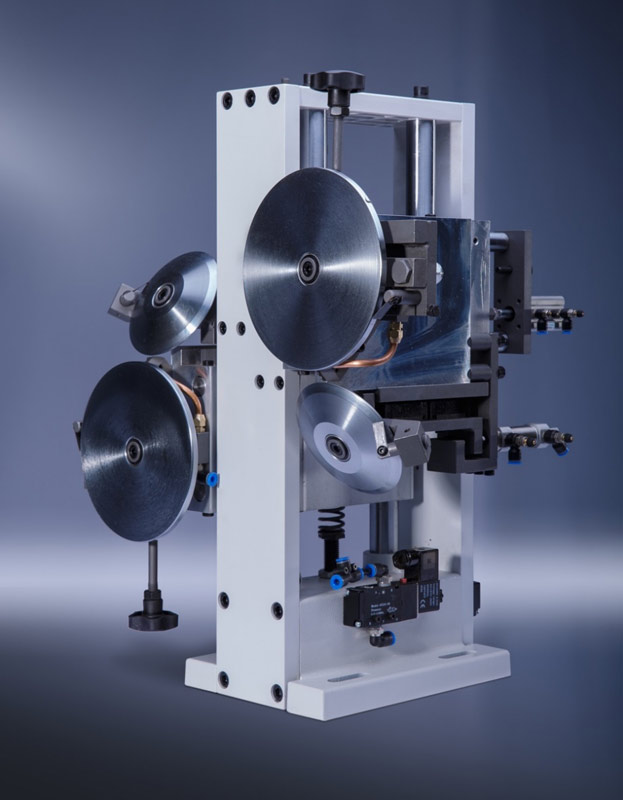

Prvá a druhá stieracia jednotka je vybavená dvoma tvrdokovovými rádiusovými nožmi, ktoré po vyfrézovaní hrany odstránia tenkú vrstvu z vyfrézovanej časti hrany a odstránia kinematickú vlnu, v dôsledku čoho získame hladký opracovaný povrch. V prvom uzle je polomer noža 2 mm, v druhom uzle je polomer noža 1 mm. Jednotky sa zapínajú z ovládacieho panela stroja.

Stieracie jednotky Radius sú vybavené mechanizmami na pneumatické nastavenie z diaľkového ovládača na inú hrúbku hrany a mechanizmom na delenie zvyškov hrany po dĺžke pre efektívnejšie odstraňovanie.

Priama škrabacia jednotka je vybavená štyrmi karbidovými rovnými nožmi (škrabkou na lepidlo), ktoré opracujú hrany v spojoch s dielom. Touto operáciou sa odstráni prebytočné lepidlo a mikronerovnosti na švíkoch, kde je hrana prilepená k dielu.

Dvojitá leštiacia jednotka leští opracovanú časť hrany, vysokú kvalitu dosahuje oscilačný systém poháňaný pneumatickými valcami. Na dodanie konečného lesku hrane je nainštalovaná jednotka na nanášanie leštiacej kvapaliny.

Vysoko presné nastavovacie počítadlo na strojových komponentoch.

Oceľový upínací nosník s upínacím pásom v tvare V zaručuje presné a spoľahlivé polohovanie obrobku vo všetkých fázach opracovania hrán rýchlosťou 30 m/min.

Prídavné prítlačné valce zaručujú spoľahlivú fixáciu obrobku.

Kodér na mechanizme zdvíhania/spúšťania upínacieho nosníka umožňuje automatické polohovanie priečneho ramena na hrúbku dielu nastaveného na ovládacom paneli.

Centrálna mazacia jednotka automaticky maže vodidlá vyžínacej jednotky.

Elektrické komponenty sú vyrobené v súlade s normami CE.
