Účel

Vysokorýchlostná automatická olepovačka hrán KE-526KUBT priechodného typu je určená na súčasné obloženie rovných hrán nábytkových dosiek a prírezov syntetickým rolovacím materiálom.

Agregáty stroje

1. Predfrézovacia jednotka.
2. Prítlačná jednotka.
3. Kapovacia jednotka.
4. Prvá frézovacia jednotka na odstraňovanie previsov.
5. Druhá frézovacia jednotka na odstraňovanie previsov.
6. Rožkovacia jednotka.
7. Prvá škrabacia jednotka s rádiusovými nožmi.
8. Druhá škrabacia jednotka s rádiusovými nožmi.
9. Škrabacia jednotka s rovnými nožmi.
10. Dvojitá leštiaca jednotka.

Charakteristické črty

• Vysoká rýchlosť posuvu 18-30 m/min;
• Minimálna šírka spracovávaných obrobkov je 30 mm, a minimálna hrúbka je 8 mm;
• PUR lepiaca vaňa a horná taviaca jednotka umožňujú ľahké prepínanie medzi lepidlami EVA a PUR;
• Pneumatické nastavenie na rôzne hrúbky hrán z ovládacieho panela;
• Prítlačná páska namiesto valčekov zaručuje presné polohovanie dielca vo všetkých fázach opracovania hrán pri rýchlosti 30 m/min;
• Horizontálna kapovacia jednotka so systémom pohybu Maglev;
• 4motorová rožkovacia jednotka;
• Prítlačná jednotka pre 5 valcov so škrabkami;
• Ovládací panel „dotyková obrazovka“ založený na systéme WINDOWS 10;
• Prídavné prítlačné valce;
• Elektronický riadiaci systém pre pneumatické sacie ventily;
• Snímač s funkciou signalizácie konca role hrany;
• Olepovanie panelov s úzkymi rámovými profilmi a frézovaných panelov;
• VOLITEĽNE! Stanica na predtavenie PUR lepidla;
• Zabudované ovládanie waypointov pre bezkontaktné ovládanie procesných jednotiek;
• Možnosť programovania technologických prestávok lepiacej jednotky;
• Vysoko presné čítače;
• Bola implementovaná schopnosť automaticky prekonfigurovať pojazd na veľkosť nastavenú na ovládacom paneli pomocou kodéra.
• Polohovacie pravítko s digitálnym počítadlom zaručuje rýchle a presné nastavenie požadovaného úberu na dielci pri frézovaní na spojovacej jednotke.
• Individuálny frekvenčný menič pre každú pracovnú jednotku;
• Ohrievacia lampa konca obrobku;
• Osvetlenie v ochrannej kabíne;
• Koncové spínače na dverách v ochrannej kabíne;
• Tyč podávania obrobku zabraňuje poškodeniu súčastí stroja počas prevádzky;
• Pneumatický záves na nalepenom nanášacom valci zabraňuje jeho znečisteniu;
• Nastavenie previsov prednej a zadnej hrany z ovládacieho panelu;
• Prevedenie podľa noriem CE.
• Stroj má dve jednotky pre aplikáciu kvapalín:

1. Prvá jednotka na nanášanie separačnej kvapaliny: pomocou 2 trysiek pred jednotkou na predbežné frézovanie (spájanie) obrobku. To je, keď je aplikovaná špeciálna separačná kvapalina; akékoľvek zostávajúce lepidlo, ktoré vyčnieva von, nepríde do kontaktu s obrobkom.
2. Druhá jednotka na nanášanie leštiacej kvapaliny: pomocou 2 trysiek pred leštiacou jednotkou. Toto je čistiaca kvapalina, ktorá sa používa. Hlavnou úlohou je odstrániť na začiatku nanesený separačný prostriedok (saparačnú kvapalinu) a prípadné uvoľnené zvyšky lepidla. A tiež dodať lesk spracovanej hrane dielu.

Výhody designu

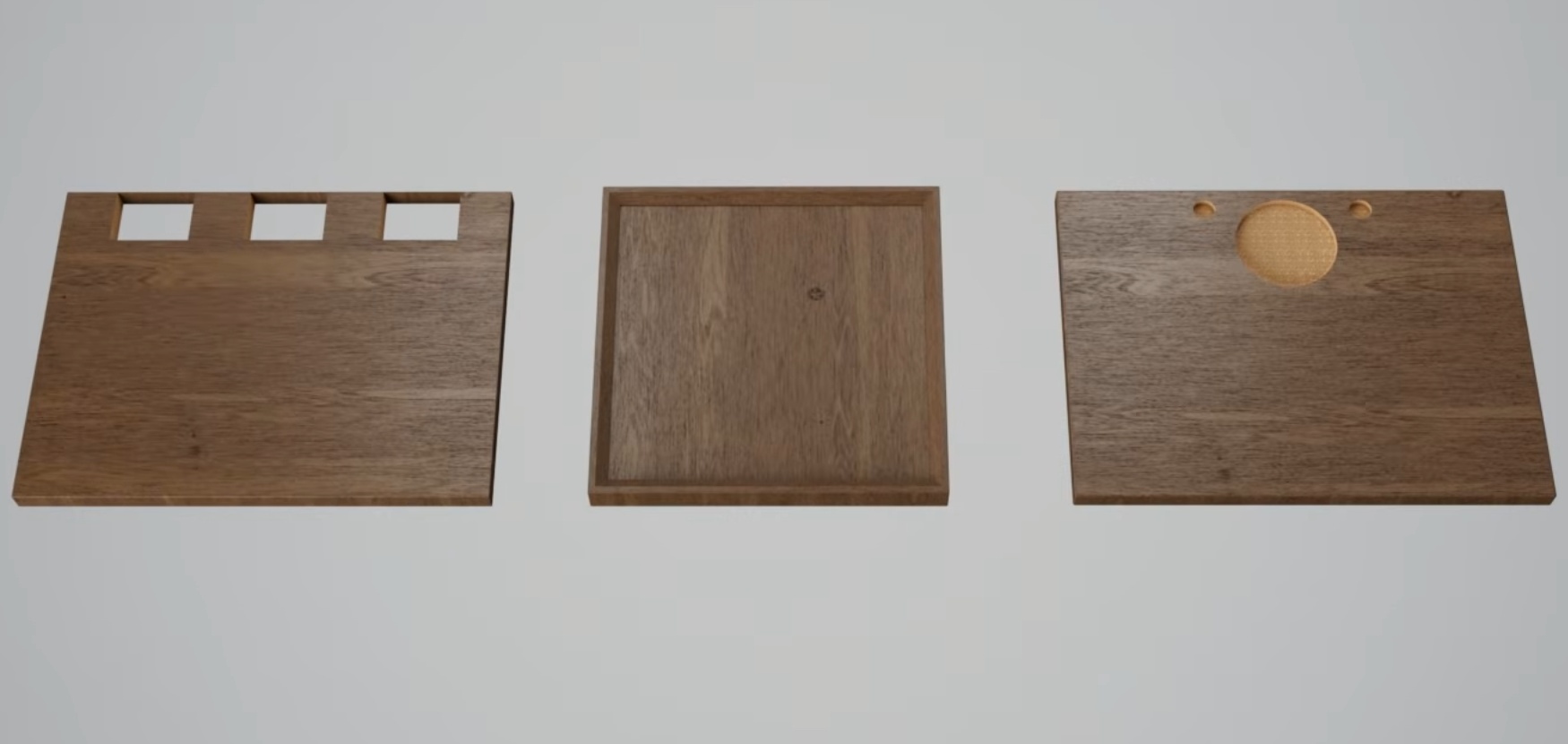

Olepovanie panelov s úzkymi rámovými profilmi a frézovaných panelov.

Lože olepovačky hrán má tvar tuhej krabice s nevyhnutnými výstužnými rebrami, čo zaručuje presné umiestnenie všetkých komponentov po celú dobu životnosti.

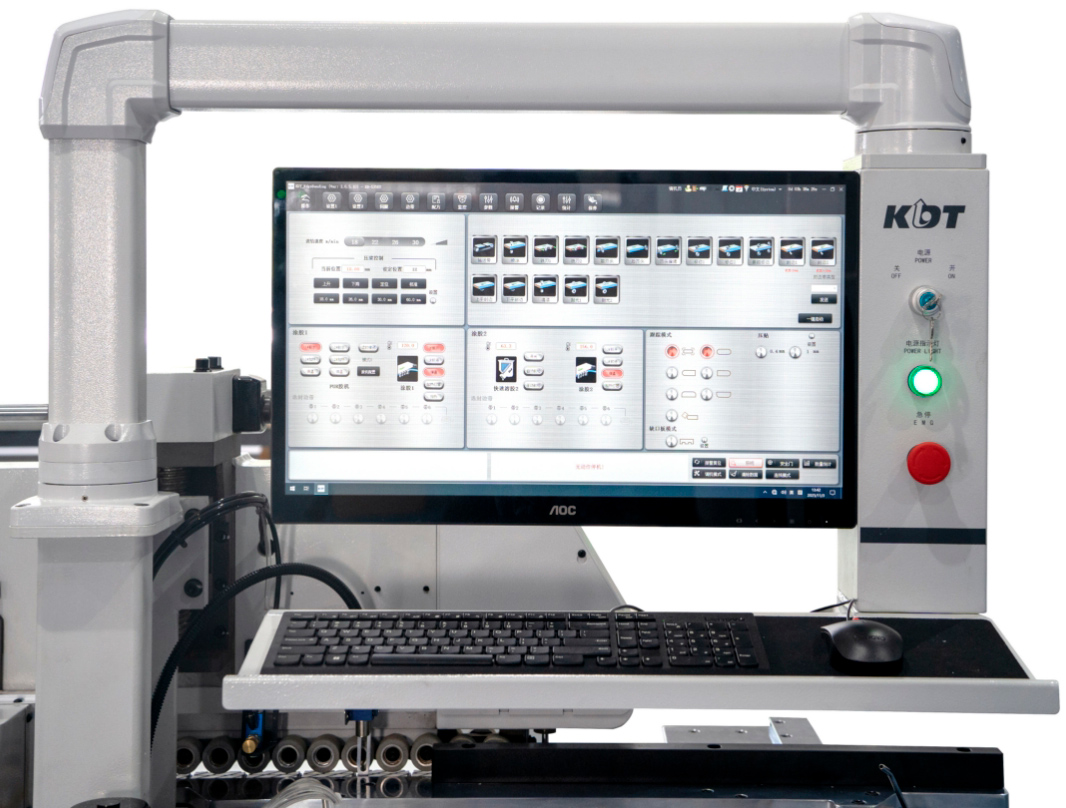

Stroj je ovládaný pomocou priemyselného osobného počítača na báze WINDOWS 10 so systémom dotykovej obrazovky. Ikony zapnutia/vypnutia pre komponenty a zostavy na displeji sú intuitívne a nevyžadujú špeciálne zručnosti pre ovládanie stroja.

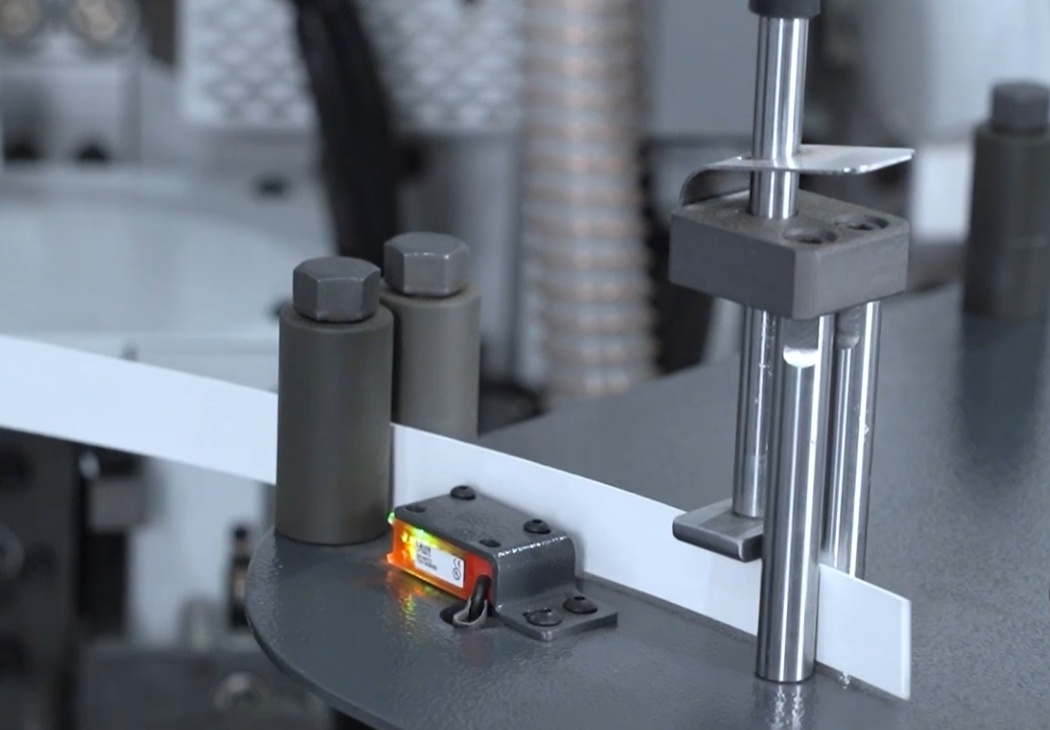

Snímač s funkciou signalizácie konca role hrany.

Možnosť naprogramovania technologických prestávok v ohreve lepiacej jednotky.

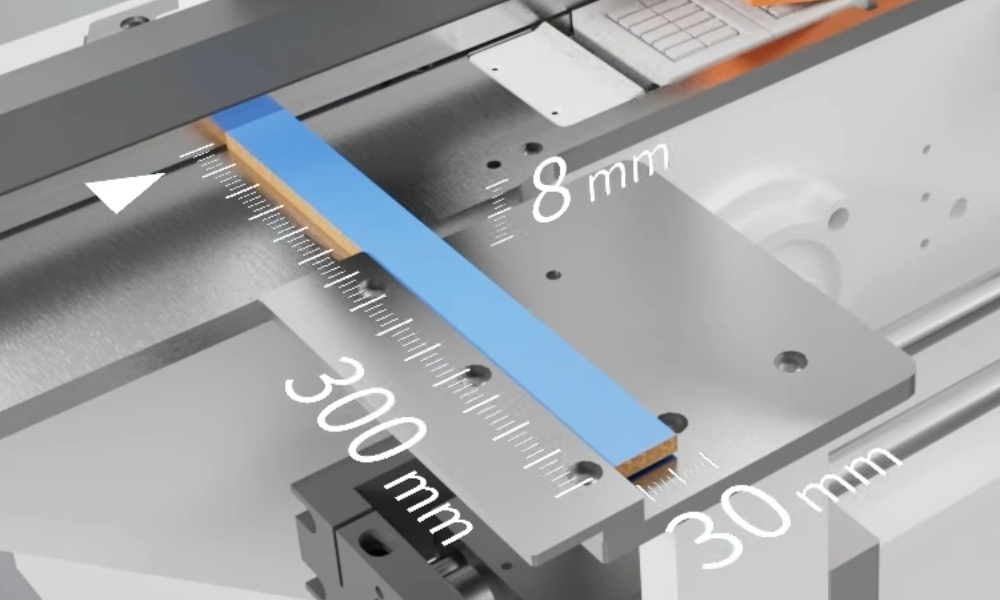

Minimálna šírka spracovávaných obrobkov je 30 mm a minimálna hrúbka je 8 mm.

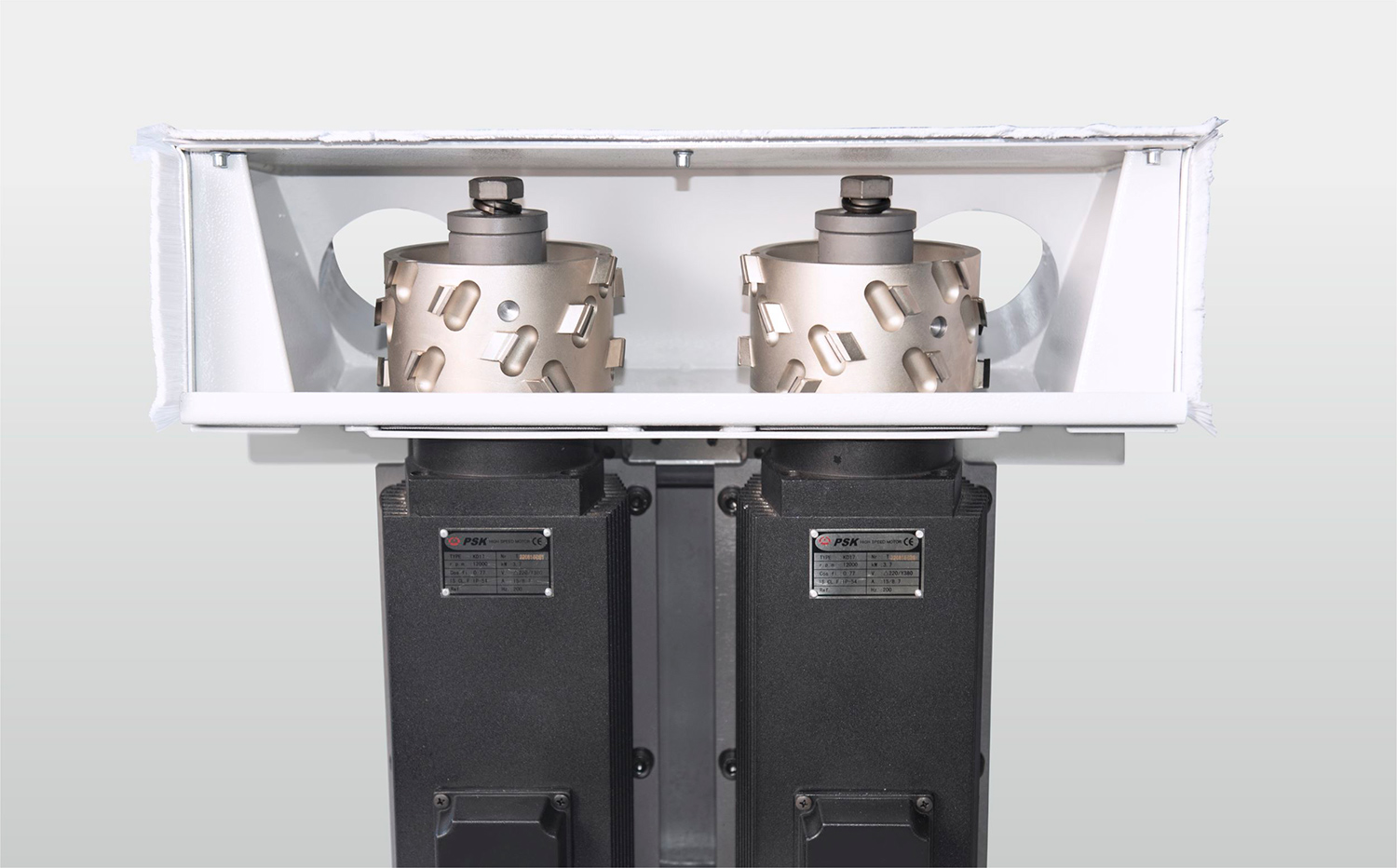

Predškárovacia jednotka je vybavená dvoma vysokofrekvenčnými motormi, čo zaisťuje kvalitné spracovanie konca materiálu pred lepením hrany. Predfrézovanie si poradí s „krokom“ od predrezávacej píly a triesok. Predškárovacia jednotka je vybavená diamantovými frézami s výškou 40 mm (65 mm je voliteľná).

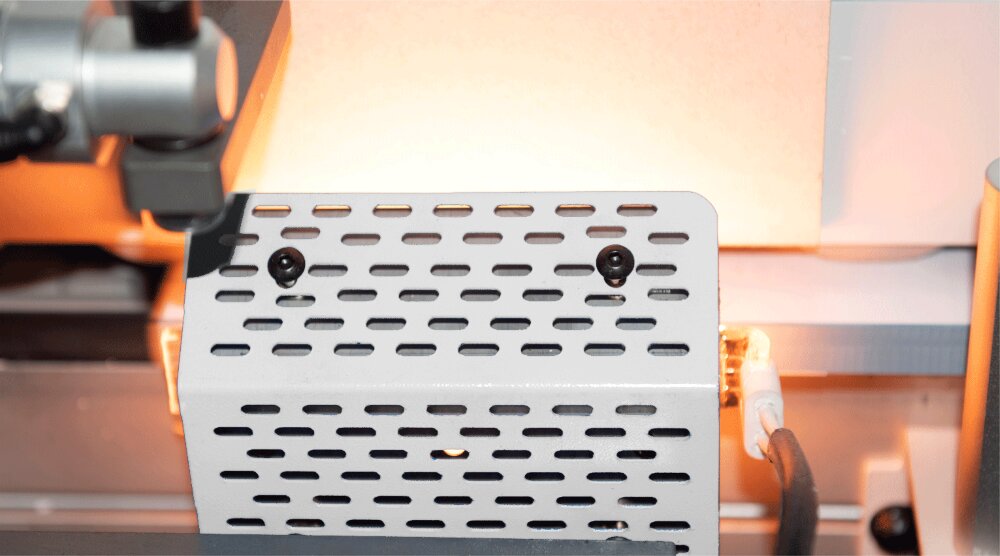

Predohrev konca obrobku pre lepšiu priľnavosť.

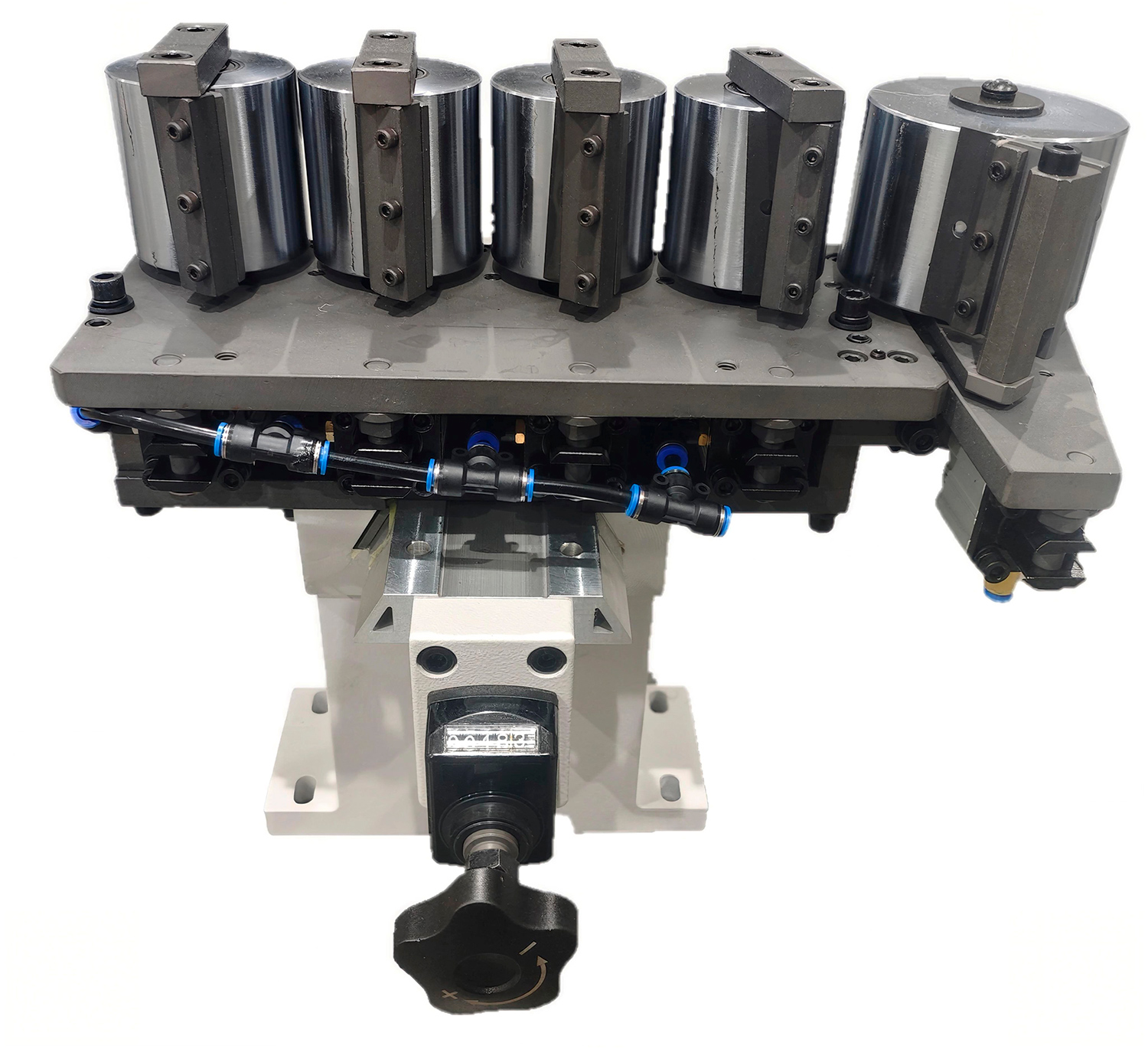

Prítlačná jednotka sa skladá z 5 valčekov so škrabkami na odstránenie prebytočného lepidla a sú poháňané pneumaticky, čo zaručuje rovnomerné rozloženie síl na hranu pri lepení.

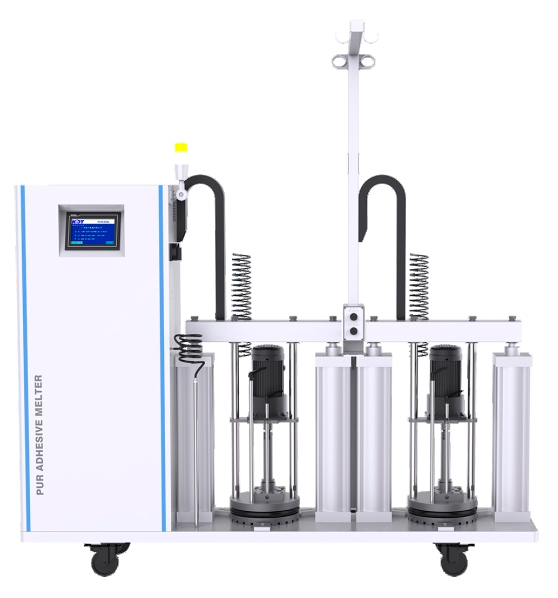

VOLITEĽNE! Stanica na predtavenie PUR lepidla.

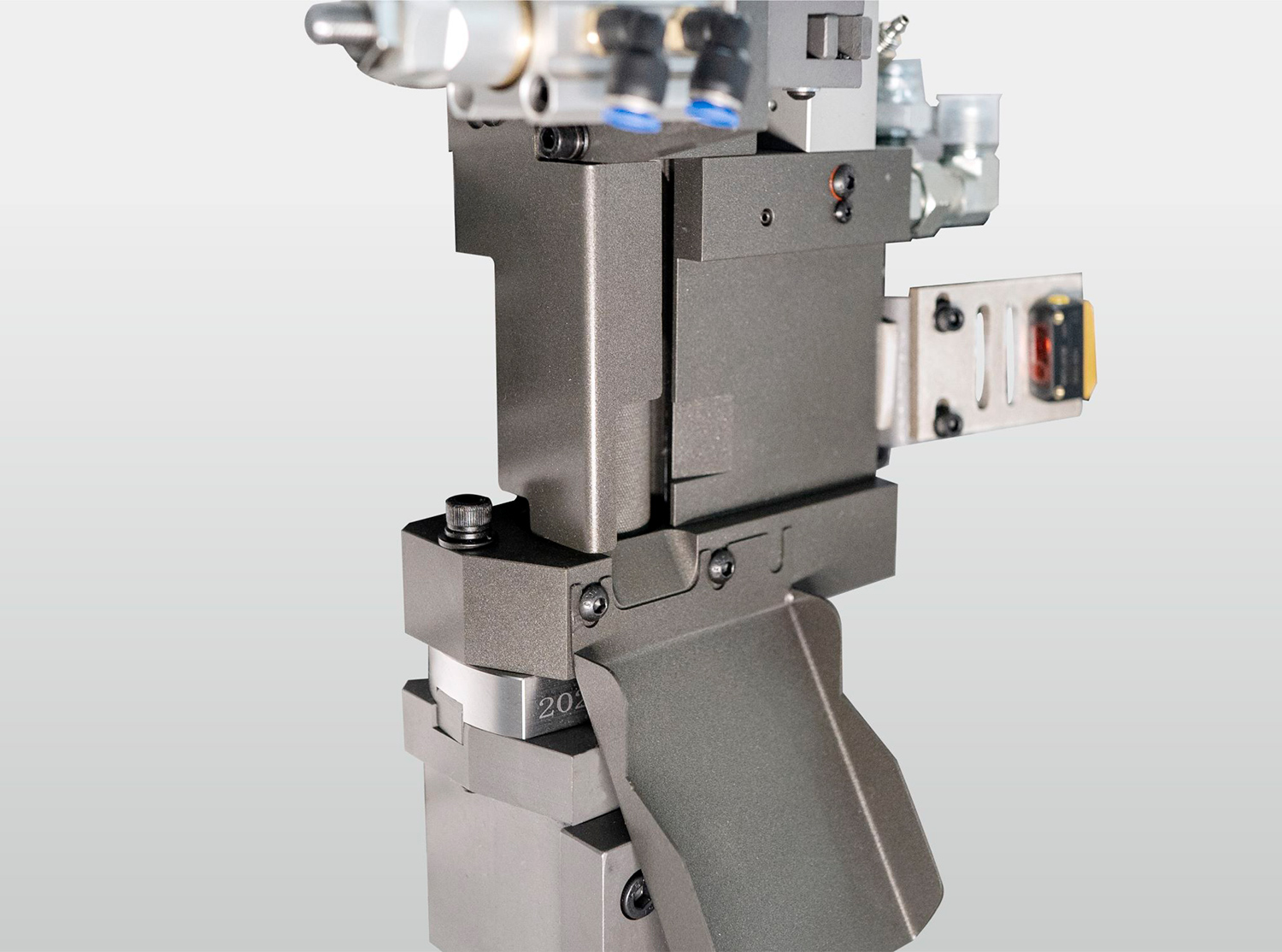

Utesnená lepiaca jednotka pre PUR lepidlo zabraňuje prenikaniu vlhkosti z okolia a eliminuje následné tvrdnutie lepidla, čo výrazne skracuje dobu údržby lepiacej jednotky a vplyv ľudského faktora.

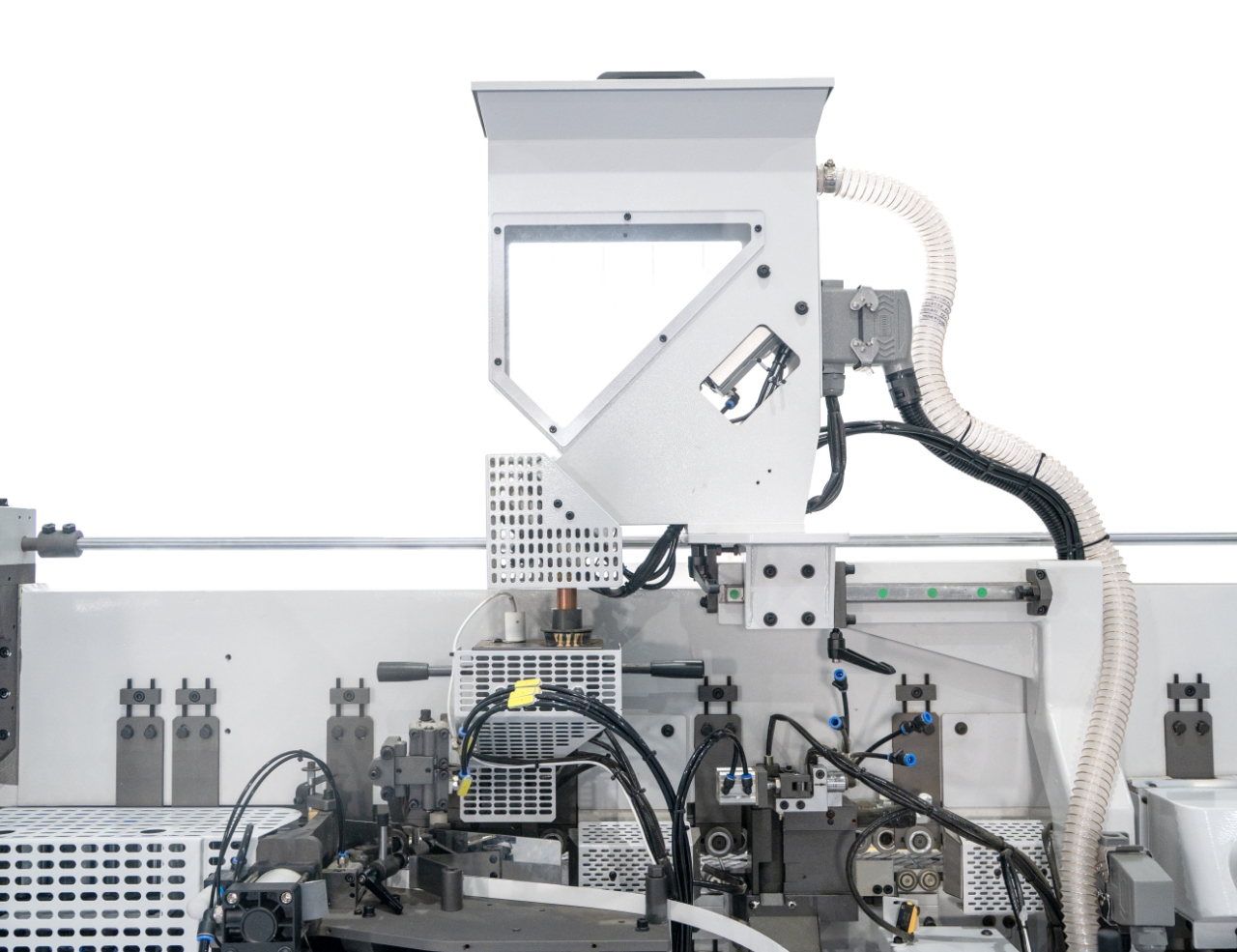

S troj je vybavený hornou rýchlovýmennou lepiacou vaňou s funkciou predtavenia lepidla s objemom 5 litrov. Lepidlo je dávkované riadene a počas prestojov stroja nedochádza k jeho prehrievaniu. Kontrolný priehľad umožňuje ľahko sledovať množstvo lepidla. Doba nahriatia a pripravenosti na prevádzku je iba 15 minút.

Stroj je vybavený automatickým pneumatickým plnením zrnitého lepidla . V spodnej časti rámu stroja je inštalovaný veľký zásobník s hmotnosťou 12,5 kg , z ktorého sú granule pomocou prúdu vzduchu dopravované do horného zásobníka s predtavením.

Dvojitá kapovacia jednotka s 3 motormi zaisťuje presné spracovanie presahov hrán na koncoch obrobku a umožňuje zmenšiť vzdialenosť medzi obrobkami rýchlosťou až 26 m/min. Široké a úzke obrobky sú automaticky rozdeľované na spracovanie. Nastavenie uhla pílového kotúča až do 35 °.

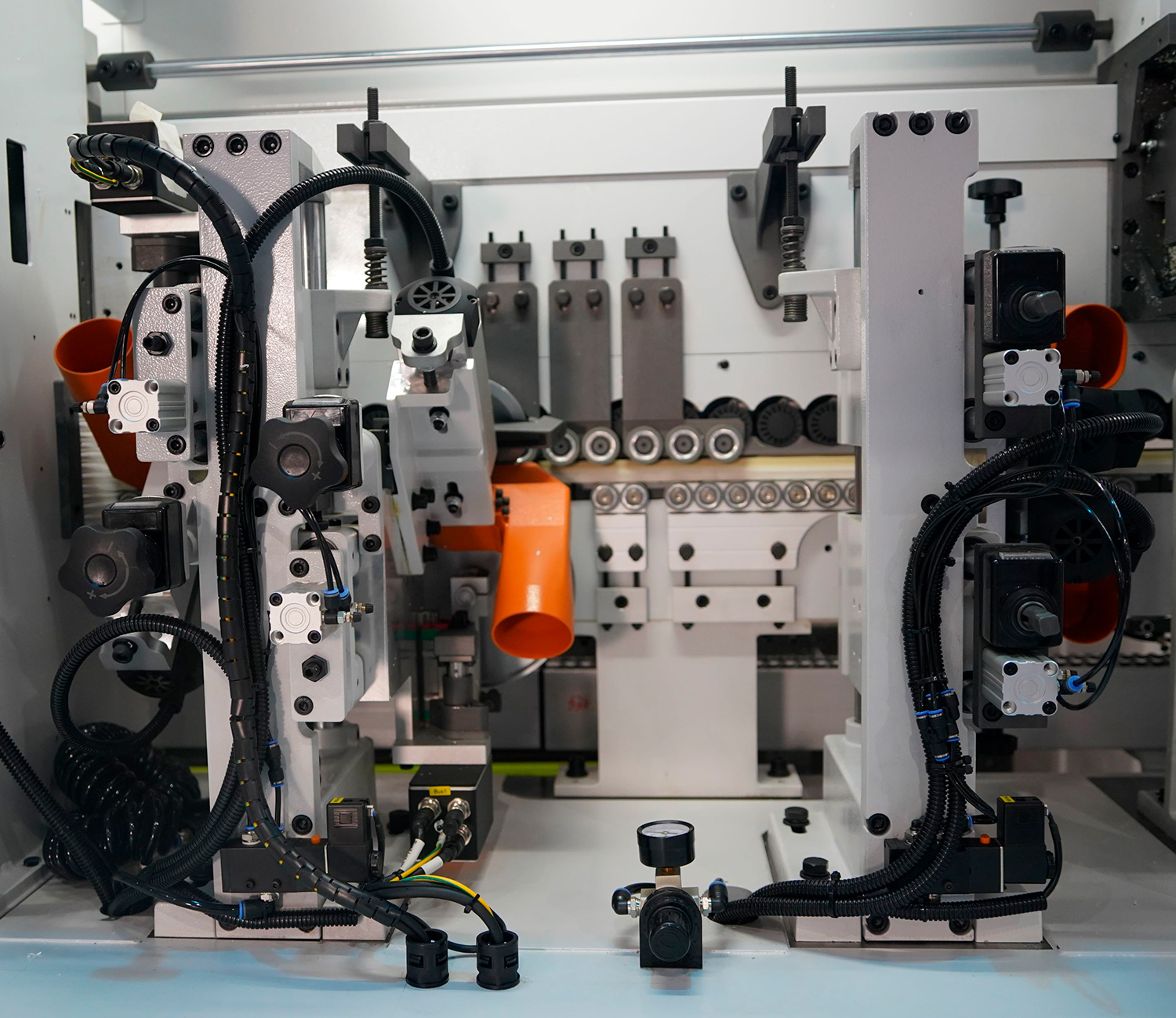

Frézovacia jednotka sa skladá z dvoch vysokofrekvenčných elektromotorov vybavených diamantovými rádiusovými frézami , ktoré umožňujú opracovávať hranový materiál s hrúbkou 0,4 - 3,0 mm. Diel je sledovaný pomocou dvoch veľkých kruhových stopiek (na každom motore) namontovaných na plávajúcej jednotke, táto konštrukcia zabraňuje defektom pri frézovaní. Prvá frézovacia jednotka je osadená frézami s polomerom 2 mm, druhá frézovacia jednotka je osadená frézami s rádiusom 1 mm. Každá frézovacia jednotka je nastavená na dve hrúbky hrán a prepínaná z ovládacieho panelu.

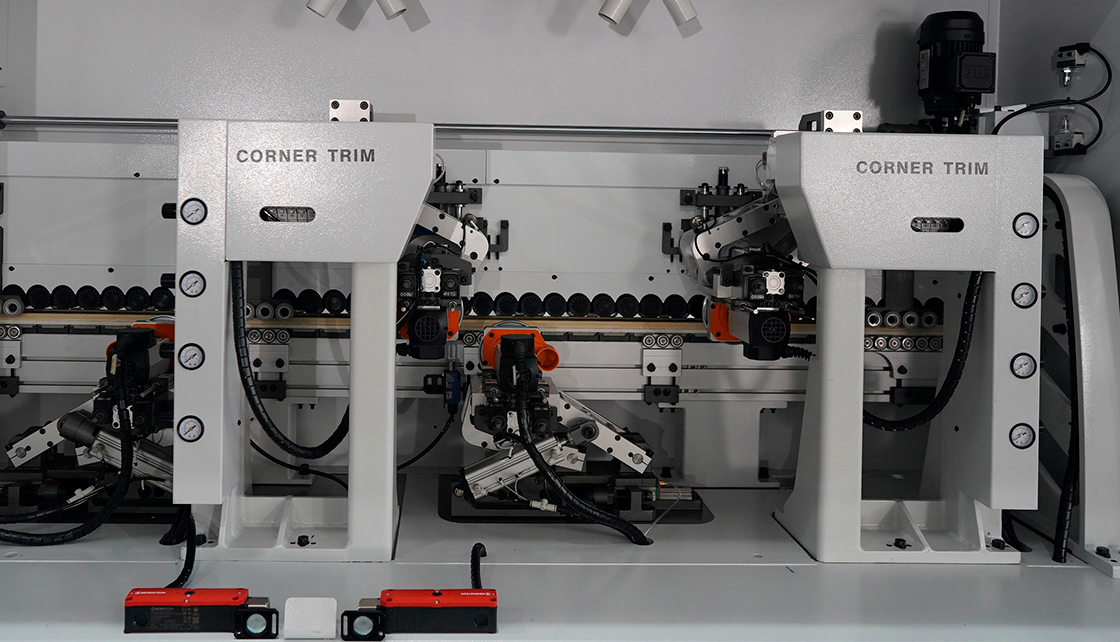

Rožkovacia jednotka je vybavená štyrmi vysokorýchlostnými motormi a úspešne pracuje pri rýchlosti 26 m/min. Jednotka je vybavená diamantovými rádiusovými frézami. Existujú štyri možné prevádzkové schémy jednotky.

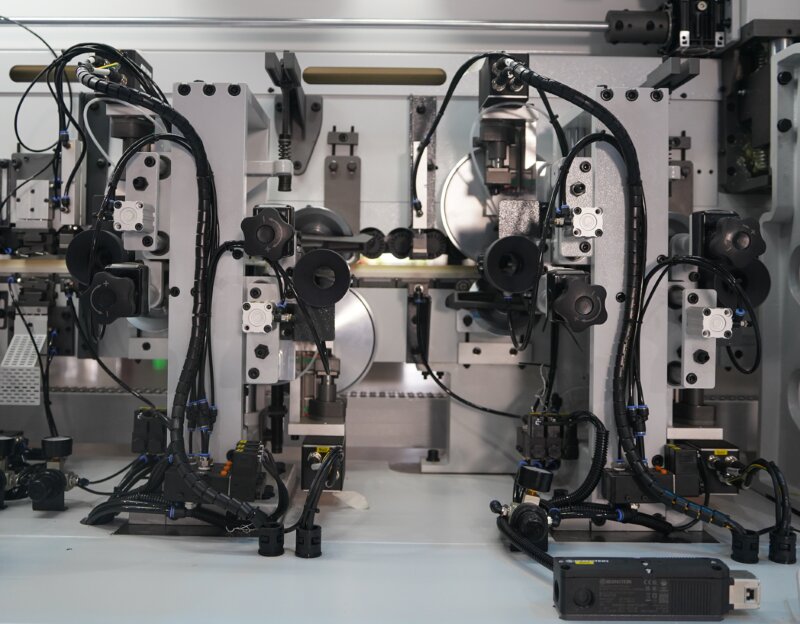

Prvá a druhá škrabacia jednotka je vybavená dvoma tvrdokovovými rádiusovými nožmi, ktoré po vyfrézovaní ostria odstránia tenkú vrstvu z frézovanej časti čepele a odstránia kinematickú vlnu, vo výsledku získame hladký opracovaný povrch. V prvom uzle je polomer noža 2 mm, v druhom uzle je polomer noža 1 mm. Jednotky sa zapínajú z ovládacieho panela stroja.

Radiusové škrabacie jednotky sú vybavené mechanizmami pre pneumatické nastavenie z diaľkového ovládania na inú hrúbku hrany a mechanizmom na delenie zvyškov hrán po dĺžke pre efektívnejšie odstránenie.

Priama škrabacia jednotka je vybavená štyrmi tvrdokovovými rovnými nožmi (škrabkou na lepidlo), ktoré opracovávajú hrany v miestach spojov s dielom. Táto operácia odstráni prebytočné lepidlo a mikronerovnosti na švíkoch, kde je hrana prilepená k dielu.

Dvojitá leštiaca jednotka leští opracovanú časť hrany, vysoká kvalita je dosiahnutá vďaka oscilačnému systému poháňanému pneumatickými valcami. Na dodanie konečného lesku hrane je inštalovaná jednotka na nanášanie leštiacej kvapaliny.

Vysoko presné počítadlo nastavenia na strojných súčastiach.

Elektronický riadiaci systém pre pneumatické sacie ventily.

Oceľový upínací nosník s upínacím pásom v tvare V zaručuje presné a spoľahlivé polohovanie obrobku vo všetkých fázach opracovania hrán pri rýchlosti 30 m/min.

Prídavné prítlačné valčeky zaručujú spoľahlivú fixáciu obrobku.

Kodér na mechanizme na zdvíhanie/spúšťanie upínacieho nosníka umožňuje automatické polohovanie priečneho ramena na hrúbku dielu nastaveného na ovládacom paneli.

Centrálna mazacia jednotka automaticky maže vodidlá vyžínacej jednotky.

Elektrické komponenty sú vyrobené v súlade s normami CE.
