Účel

CNC obrábacie centrum KHM-680 je určený pre plne automatizovaný proces formátovania a frézovania dverného krídla. Stroj vykonáva formátovanie dverného krídla zo štyroch strán na požadované rozmery, rovnako ako frézovanie dverného krídla na koncoch a vo šve pre následnú montáž dverného kovania: pántov, zámkov, kľúčových otvorov a ďalšieho dverného kovania. Je možné ho integrovať do automatickej linky. Používa sa vo veľkých dverných podnikoch pri sériovej výrobe dverí. Odporúča sa používať stroj s automatickým systémom podávania a vykladania.

Charakteristické črty

• Ovládanie z PC + ručný skener čiarových kódov.
• Inteligentný softvér pre vizuálnu editáciu a spracovanie, vybavený štandardnou knižnicou dverných kovaní.
• Masívny rám na presnú prácu s minimálnymi vibráciami.
• Automatické nakladanie a vykladanie.
• Môže fungovať ako samostatné riešenie so systémom nakladania a vykladania alebo integrované do automatickej linky na výrobu dverí.
• Automatický systém centrovania dverného krídla s využitím vysoko presných dorazov a vákuových modulov.
• Automatické meranie hrúbky dverného panelu.
• 90-stupňová rotačná pílová jednotka (5,5 kW + 1,5 kW).
• 9 kW vertikálne vreteno s meničom nástrojov pre 12 nástrojov.
• 90-stupňová horizontálna dvojvretenová vŕtacia a frézovacia jednotka (2x6 kW + 2x2,2 kW).
• Servopoháňaný dopravník, priechodné podávanie a výstup
• Automatický zber odpadu pásiem.
• Voliteľné! Automatický skener čiarových kódov na vstupe do stroja.

Výhody designu

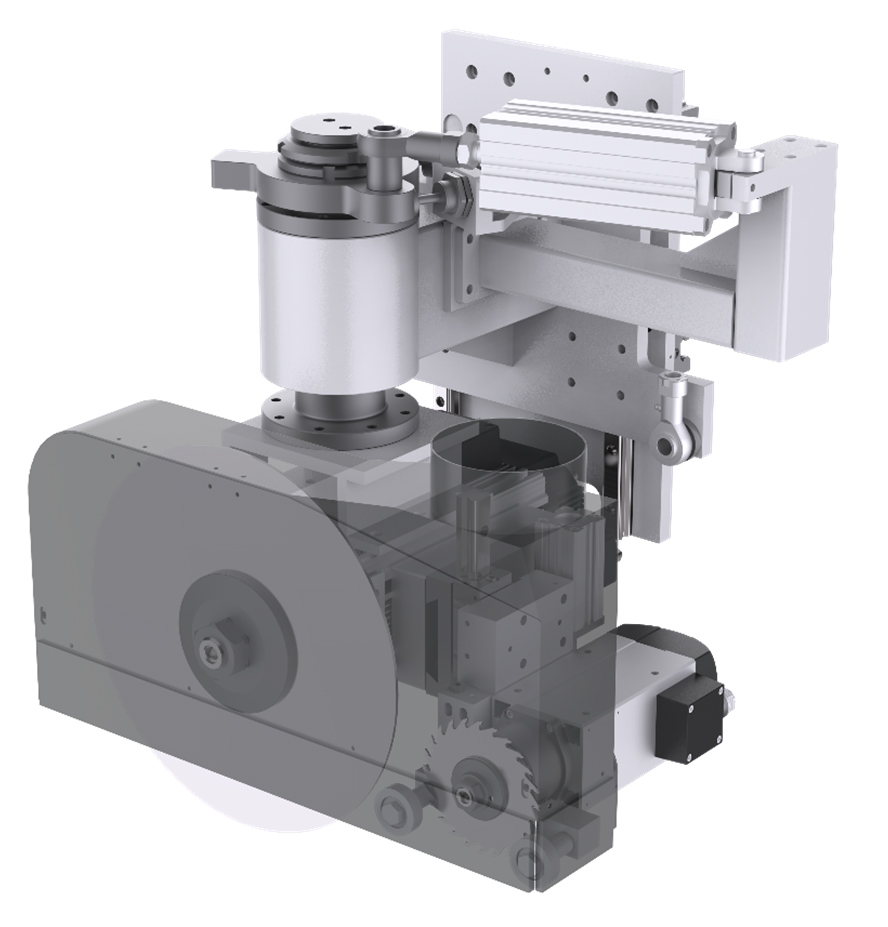

Pílová jednotka s otočením o 90 stupňov má vlastné motory pre hlavnú (výkon 5,5 kW, rozmer kotúča 350x30 mm) a predrezávaciu (výkon 1,5 kW, rozmer kotúča 120x22 mm) pílu. Pílová jednotka formátuje krídlo dverí zo štyroch strán. Jednotka má tiež výstup na odsávanie.

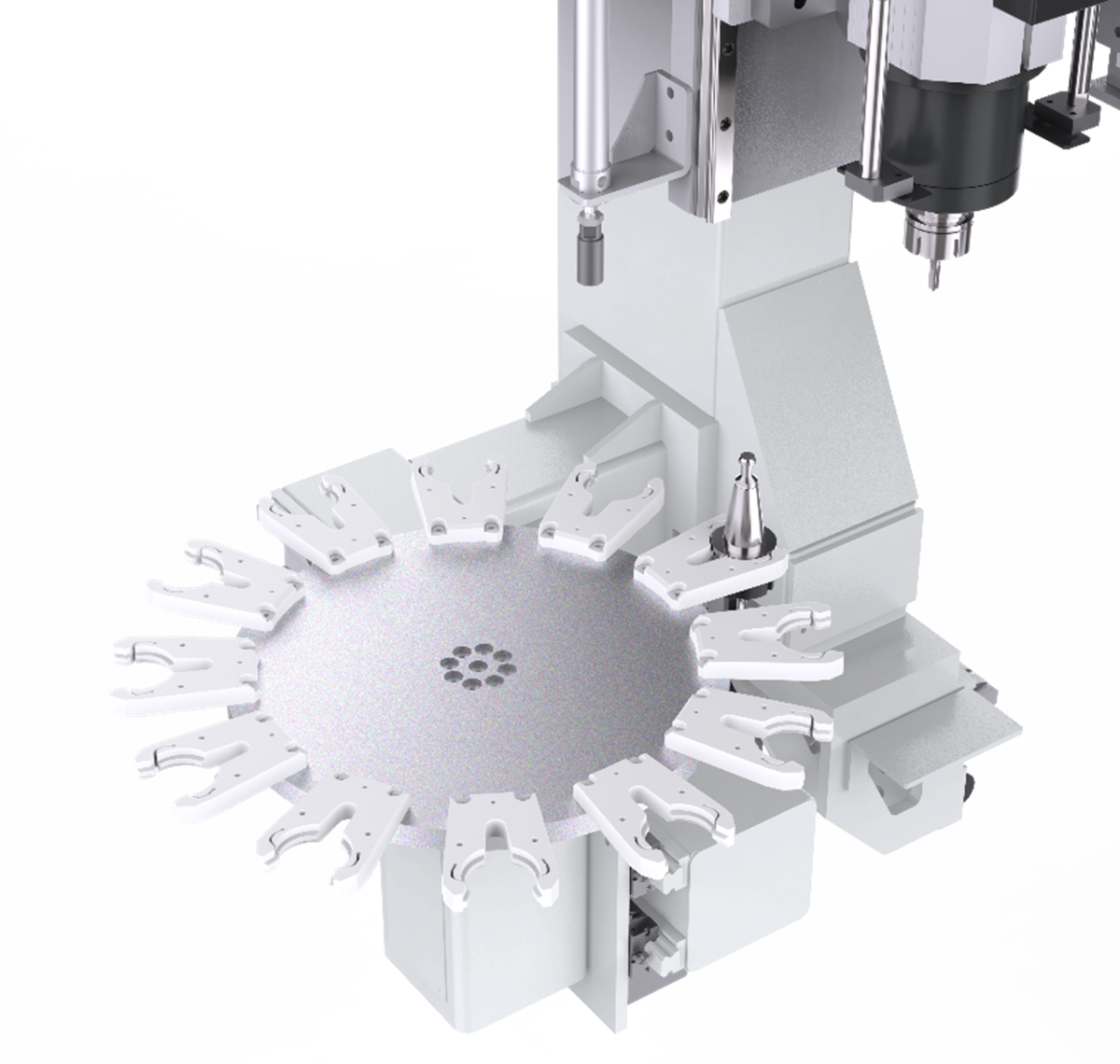

Vertikálne vreteno 9 kW (ISO30) s 12-násobným meničom nástrojov.

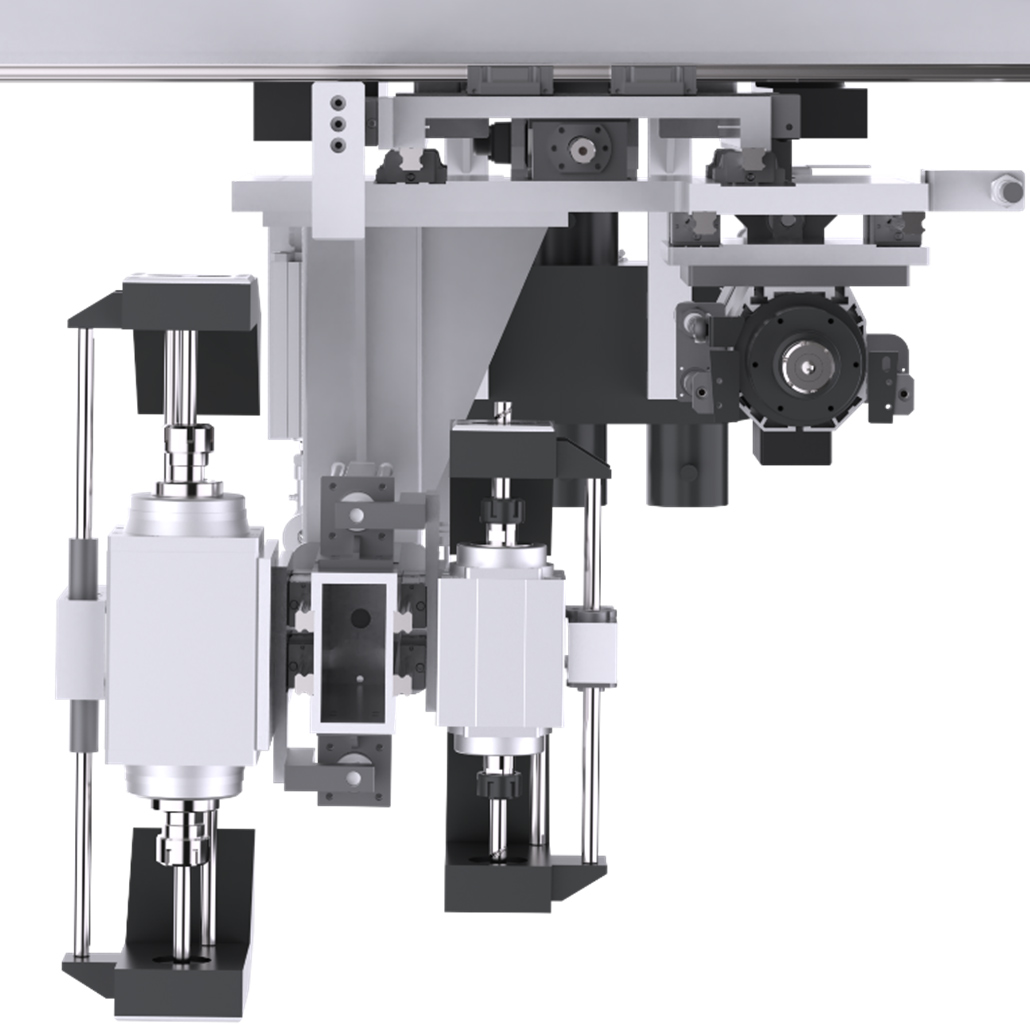

90-stupňová otočná horizontálna dvojvretenová vŕtacia a frézovacia skupina – 2x6 kW (ER32) + 2x2,2 kW (ER25).

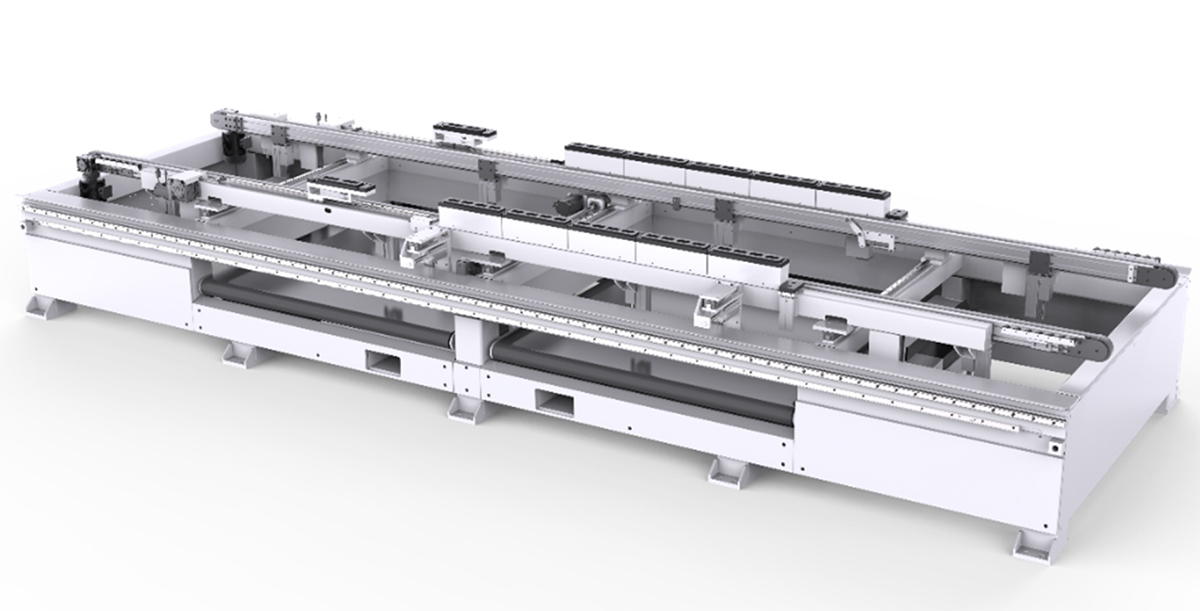

Robustný zváraný rám stroja s minimálnymi vibráciami zaisťuje presnú prácu.

Automatické prispôsobenie šírke a dĺžke dverného krídla. Vákuové prísavky bezpečne fixujú obrobok na pracovnom stole.

Odnímateľný kombinovaný panel pre dvere <1800 mm.

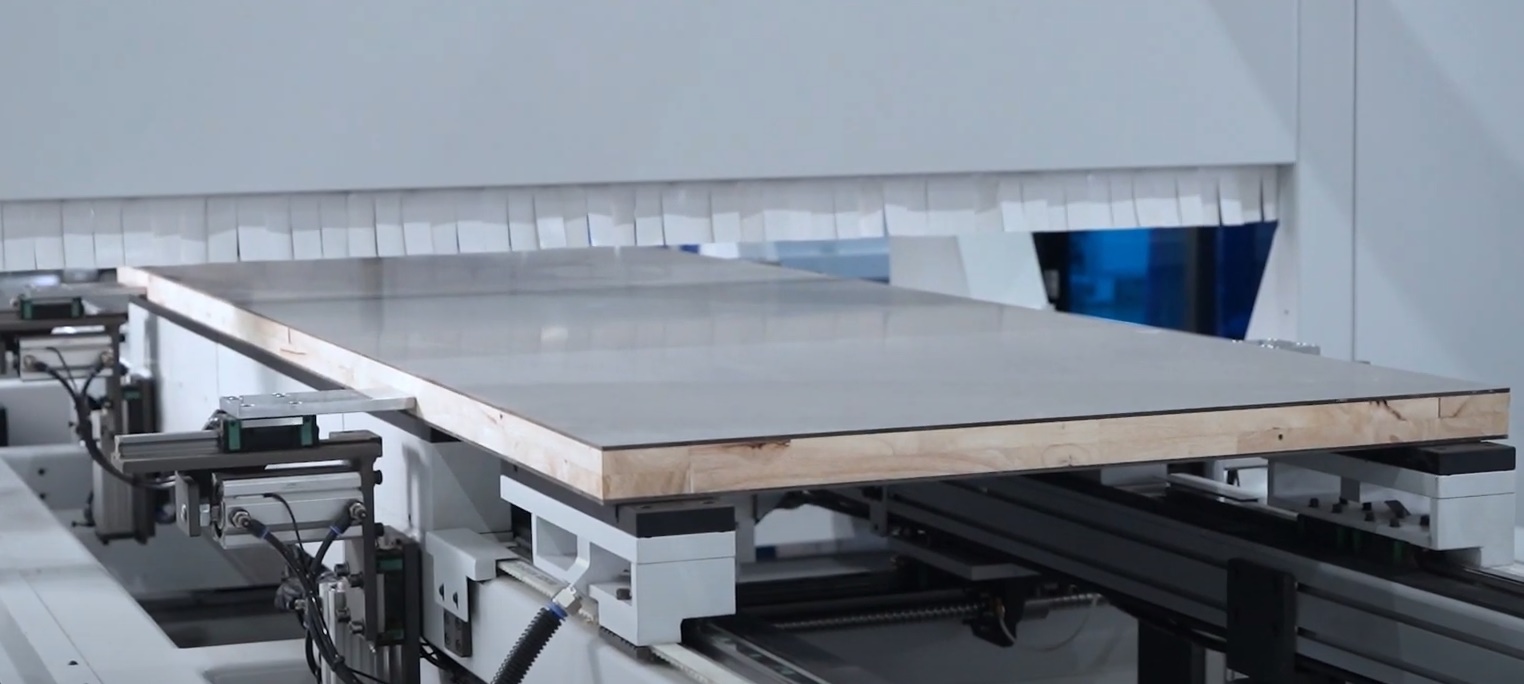

Polohovanie prebieha na oboch stranách dverného panelu.

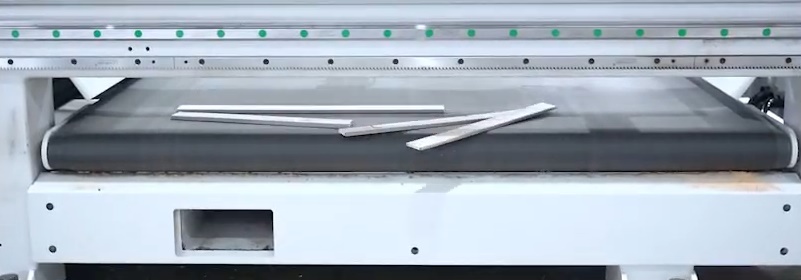

Automatický zber odpadu pomocou dopravného pásu.

VOLITEĽNÉ! Skener čiarových kódov.
