Účel

Vysokorýchlostná automatická olepovačka hrán KE-520GHT priechodného typu je určená na súčasné obkladanie rovných hrán nábytkových panelov a prírezov syntetickým rolovacím materiálom.

Agregáty stroje

1. Spojovacia jednotka.
2. Upínacia jednotka.
3. Koncova jednotka.
4. Prvá frézovacia jednotka na odstraňovanie previsov.
5. Druhá frézovacia jednotka na odstraňovanie previsov.
6. Jednotka na zaoblenie rohov.
7. Prvá škrabacia jednotka s rádiusovými nožmi.
8. Druhá škrabacia jednotka s rádiusovými nožmi.
9. Škrabka s rovnými nožmi.
10. Prvá leštiaca jednotka.
11. Druhá leštiaca jednotka.
12. Drážkovacia jednotka.

Charakteristické rysy

• Vysoká rýchlosť posuvu 22-26 m/min;
• Dve horné lepiace vane pre prácu s EVA a PUR lepidlom;
• Zásobník s okrajovým podávaním pre 6+6 pozícií so servopohonom;
• Pneumatické nastavenie na rôzne hrúbky hrán z ovládacieho panela;
• Prítlačná páska namiesto valčekov zaručuje presné polohovanie dielca vo všetkých fázach opracovania hrán pri rýchlosti 26 m/min;
• Horizontálna koncova jednotka;
• 4-motorova jednotka pre zaoblenie rohov;
• Univerzálna drážkovacia jednotka (automatické vertikálne a horizontálne drážkovanie);
  Servo nastavenie jednotiek;
• Lisovacia skupina pre 5 valcov so škrabkami;
• Ovládací panel „dotyková obrazovka“ založený na systéme WINDOWS 10;
• Prídavné prítlačné valce;
• Zabudované ovládanie trasových bodov pre bezkontaktné ovládanie procesorových jednotiek;
• Možnosť programovania technologických prestávok lepiaceho kúpeľa;
• Bola implementovaná možnosť automatického prekonfigurovania traverzu na veľkosť nastavenú na ovládacom paneli pomocou kódovača.
• Polohovacie pravítko s digitálnym počítadlom zaručuje rýchle a presné nastavenie požadovaného úberu na dielci pri frézovaní na spojovacej jednotke.
• Individuálny frekvenčný menič pre každú pracovnú jednotku;
• Ohrievacia lampa konca obrobku;
• Osvetlenie v ochrannej kabíne;
• Koncové spínače na dverách v ochrannej kabíne;
• Tyč podávača obrobku zabraňuje poškodeniu komponentov stroja počas prevádzky;
• Pneumatický záves na nalepenom nanášacom valci zabraňuje jeho znečisteniu;
• Nastavenie previsov prednej a zadnej hrany z ovládacieho panela;
• Prevedenie podľa noriem CE.
• Stroj má dve jednotky na nanášanie tekutín:

1. Prvá jednotka na nanášanie separačnej kvapaliny: pomocou 2 trysiek pred jednotkou na predbežné frézovanie (spájanie) obrobku. Vtedy sa nanesie špeciálna separačná kvapalina; zvyšné lepidlo, ktoré vyčnieva smerom von, sa nedostane do kontaktu s obrobkom.
2. Druhá jednotka na nanášanie leštiacej kvapaliny: pomocou 2 trysiek pred leštiacou jednotkou. Toto je čistiaca kvapalina, ktorá sa aplikuje. Hlavnou úlohou je odstrániť na začiatku nanesený separačný prostriedok (saparačná kvapalina) a prípadné uvoľnené zvyšky lepidla. A tiež dodať lesk spracovanému okraju dielu.

Dizajnové výhody

Lôžko olepovačky hrán má tvar pevnej skrinky s potrebnými výstužnými rebrami, čo zaručuje presné umiestnenie všetkých komponentov počas celej životnosti.

Stroj je ovládaný pomocou priemyselného osobného počítača na báze WINDOWS 10 so systémom dotykovej obrazovky. Ikony zapnutia/vypnutia komponentov a zostáv na displeji sú intuitívne a nevyžadujú špeciálne zručnosti na ovládanie stroja.

Možnosť programovania technologických prestávok v ohreve lepiacej vane.

Zásobník s okrajom so 6+6 pozíciami so servopohonom na automatickú zmenu jedného okraja na druhý - jednoduchá obsluha, úspora času a nákladov na prácu. Servoposuv hrán umožňuje znížiť presahy hrán pri rezaní gilotínou a výrazne znížiť spotrebu hrán. Nastavenie presahov prednej a zadnej hrany sa vykonáva z ovládacieho panela.

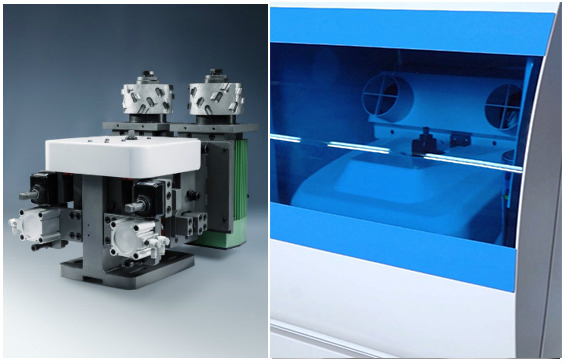

Predfrézovacia jednotka je vybavená dvoma vysokofrekvenčnými motormi, čo zaisťuje kvalitné spracovanie konca materiálu pred lepením hrany. Predfrézovanie zvládne „krok“ z predrezovacej píly a triesok. Predspojovacia jednotka je vybavená diamantovými frézami s výškou 40 mm (65 mm je voliteľná).

Predhrievanie konca obrobku pre lepšiu priľnavosť.

Prítlačná jednotka pozostáva zo 5 valčekov so stierkami na odstránenie prebytočného lepidla a sú poháňané pneumaticky, čo zaručuje rovnomerné rozloženie síl na hrane pri lepení. Upínacia jednotka je vybavena servopohonom na presné polohovanie lisovacej jednotky podľa hrúbky hrany.

Stroj je vybavený dvoma hornými lepiacimi kúpeľmi: jednou pre EVA lepidlo s predtaveným lepidlom s objemom 5 litrov a druhou utesnenou pre PUR lepidlo .

Lepidlo v EVA lepiacom kúpeli je dodávané v dávkach a počas odstávky stroja sa neprehrieva. Zobrazovacie okno vám umožňuje sledovať prítomnosť lepidla. Doba zahrievania a pripravenosť na použitie je 15 minút.

Utesnená lepiaca jednotka pre PUR lepidlo zabraňuje prenikaniu vlhkosti z okolia a eliminuje následné vytvrdnutie lepidla, čím sa výrazne skracuje čas na údržbu lepiacej jednotky a vplyv ľudského faktora.

Stroj je vybavený automatickým pneumatickým nakladaním zrnitého lepidla. V spodnej časti rámu stroja je inštalovaný veľký 12,5 kg zásobník, z ktorého sú granule pomocou prúdu vzduchu transportované do horného zásobníka s predtavením.

Horizontálna koncova jednotka zaisťuje presné spracovanie okrajových presahov na koncoch obrobku a umožňuje znížiť vzdialenosť medzi obrobkami rýchlosťou až 26 m/min. Automatické nastavenie uhla pílenia.

Servopoháňaná frézovacia jednotka sa skladá z dvoch vysokofrekvenčných elektromotorov vybavených diamantovými polomerovými frézami , ktoré umožňujú opracovanie okrajového materiálu s hrúbkou 0,4 - 3,0 mm. Diel je sledovaný pomocou dvoch veľkých kruhových sledovačov (na každom motore) namontovaných na plávajúcej jednotke, táto konštrukcia zabraňuje defektom pri frézovaní. Prvá frézovacia jednotka je vybavená frézami s polomerom 2 mm, druhá frézovacia jednotka je vybavená frézami s rádiusom 1 mm. Každá frézovacia jednotka je nastavená na dve hrúbky hrán a prepínaná z ovládacieho panela.

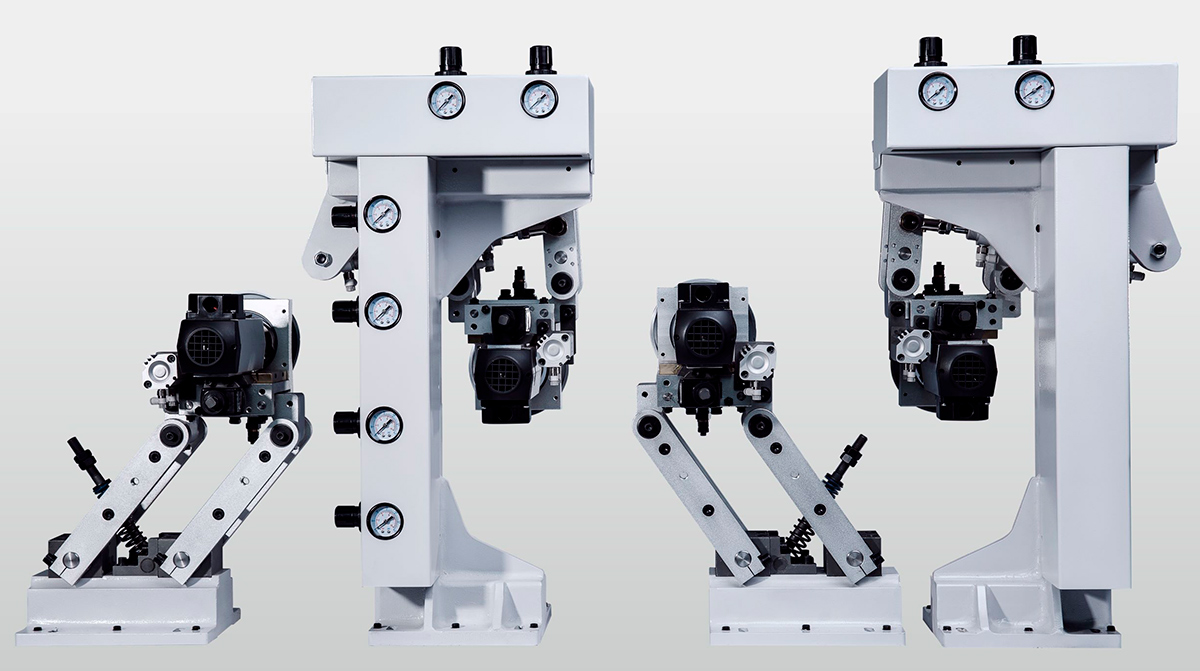

Kontúrovacia jednotka je vybavená štyrmi vysokorýchlostnými motormi a úspešne pracuje pri rýchlosti 26 m/min. Jednotka je vybavená diamantovými polomerovými frézami. Existujú štyri možné prevádzkové schémy jednotky.

Prvá a druhá škrabacia jednotka na servopohonoch je vybavená dvoma tvrdokovovými rádiusovými nožmi, ktoré po vyfrézovaní ostria odstránia tenkú vrstvu z vyfrézovanej časti britu a odstránia kinematickú vlnu, vo výsledku získame hladký obrobený povrch. Pri prvej jednotke je polomer noža 2 mm, pri druhej jednotke je polomer noža 1 mm. Jednotky sa zapínajú z ovládacieho panela stroja.

Radiusové škrabacie jednotky sú vybavené mechanizmami pre pneumatické nastavenie z diaľkového ovládania na inú hrúbku hrany a mechanizmom na delenie zvyškov hrán po dĺžke pre efektívnejšie odstránenie.

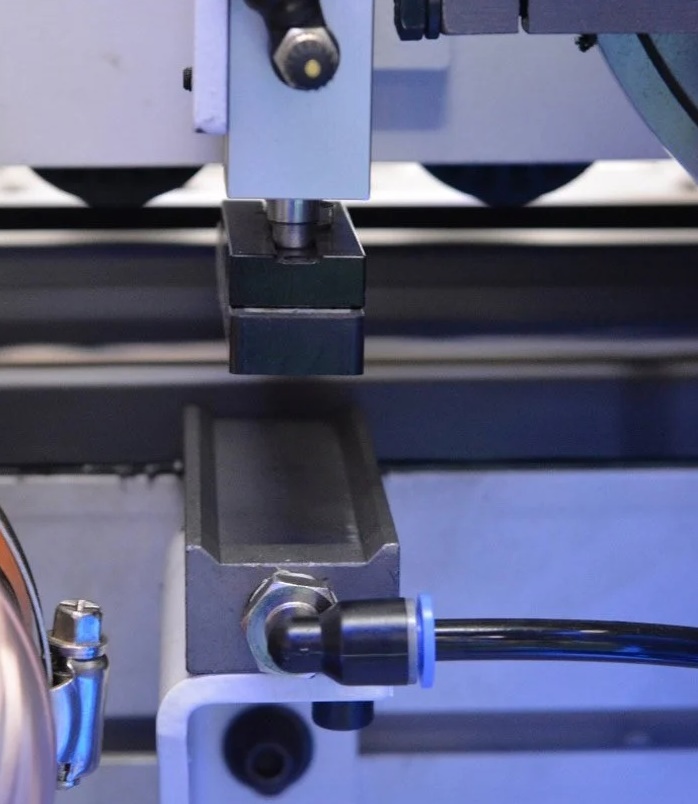

Rovná cidlina je vybavená rovnými nožmi z tvrdej zliatiny (škrabkou lepidla), ktoré vykonávajú opracovanie hrán v miestach spojov s dielom. Touto operáciou sa odstráni prebytočné lepidlo a mikrodrsnosť na švíkoch v miestach prilepenia hrany k dielu.

Dvojitá leštiacia jednotka leští opracovanú časť hrany, vysokú kvalitu dosahuje oscilačný systém poháňaný pneumatickými valcami. Na dodanie konečného lesku hrane je nainštalovaná jednotka na nanášanie leštiacej kvapaliny.

Univerzálna frézovacia jednotka na drážkovanie 3,7 kW s možnosťou vertikálneho a horizontálneho drážkovania je vybavená drážkovacou pílou s tvrdokovom na frézovanie drážky pod zadnou stenou.

Oceľový upínací nosník s upínacím pásom v tvare V zaručuje presné a spoľahlivé polohovanie obrobku vo všetkých fázach opracovania hrán rýchlosťou 26 m/min.

Prídavné prítlačné valce zaručujú spoľahlivú fixáciu obrobku.

Kodér na mechanizme zdvíhania/spúšťania upínacieho nosníka umožňuje automatické polohovanie priečneho ramena na hrúbku dielu nastaveného na ovládacom paneli.

Centrálna mazacia jednotka automaticky maže vodidlá vyžínacej jednotky.

Elektrické komponenty sú vyrobené v súlade s normami CE.
