Účel

CNC obrábacie centrum KDT KN-5516 s 5-osovým obrábaním s jedným frézovacím vretenom a vŕtacou skupinou (12 vertikálnych vretien + 8 horizontálnych + drážkovacia píla) je určené pre presné, vysokorýchlostné 5osé frézovanie a vypĺňanie otvorov v detailoch nábytok a drevo livé drevo mäkkých aj tvrdých druhov) .

Stroj je určený na použitie v malosériovej aj veľkosériovej výrobe. Je široko používaný v drevospracujúcom a nábytkárskom priemysle špecializujúcom sa na výrobu nábytku, okien, dverí, schodísk a ďalších štandardných i neštandardných produktových radov, ktoré vyžadujú zvýšenú presnosť, flexibilitu a spoľahlivosť zariadenia.

Charakteristické črty

• Spracovacia plocha 5150x1500x200 mm;
• Typ stola: Pohyblivé traverzy "SCHMALZ";
• Vreteno: HSD (Taliansko) - 12 kW pre skľučovadlá HSK-63F;
• Vŕtacia skupina: 12V+8H+1S;
• 4. os - C (0 - + 720 °);
• 5. os - A (-20° - +200°);
• Servomotory na pohyb portálu a vretena pozdĺž osí X/Y/Z: – 1/0,5/1 kW;
• Rýchlosť pohybu pozdĺž osí X/Y/Z: – 80/80/25 m/min;
• Mechanizmus automatickej výmeny nástrojov: otočného typu pre 22 nástrojov + otočného typu pre 16 nástrojov + lineárne pre 5 nástrojov + 1 miesto pre pílovú jednotku;
• Ovládací pult TPA (Taliansko) - zahŕňa: Tra WSCM - riadenie strojov;
• Tpa Cad - modeling, editácia, tvorba ovládacích programov;
• Dopravník na odstraňovanie hoblín inštalovaný v základnej kompletnej zostave stroja;
• KDT Remote Services - (teleservis) vzdialená služba cez internetové pripojenie za účelom odstraňovania problémov, diagnostiky, údržby, opráv alebo optimalizácie procesov;
• snímač kalibrácie nástroja;
• Dvojokruhový mazací systém;
• Schopnosť pracovať v kyvadlovom režime;
• Ochranný plot;
• Dodatočný dotykový prenosný ovládací panel.

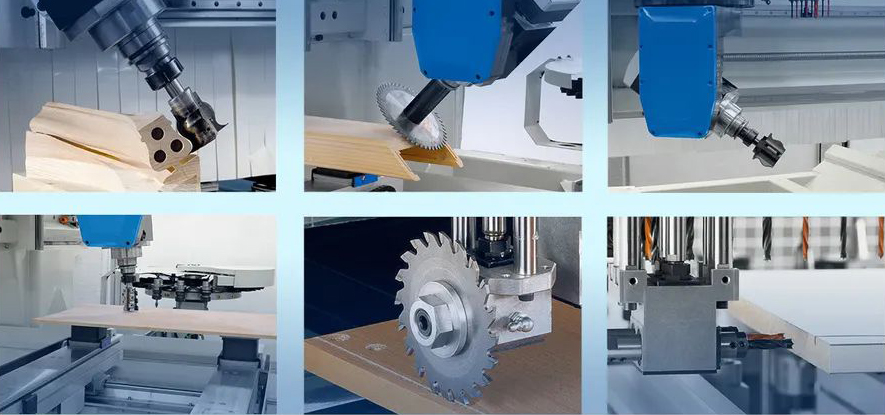

Operácie vykonávané na stroji

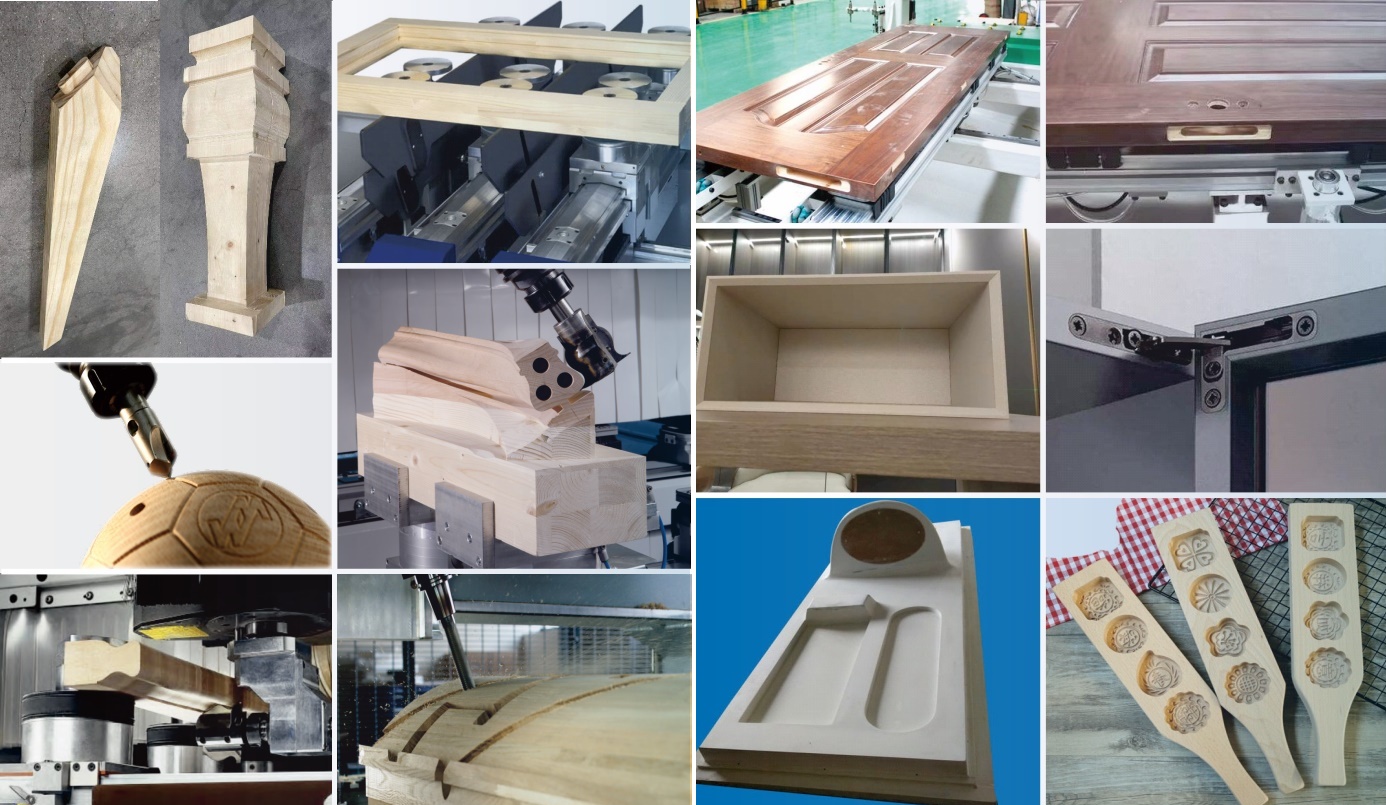

Príklady hotových výrobkov

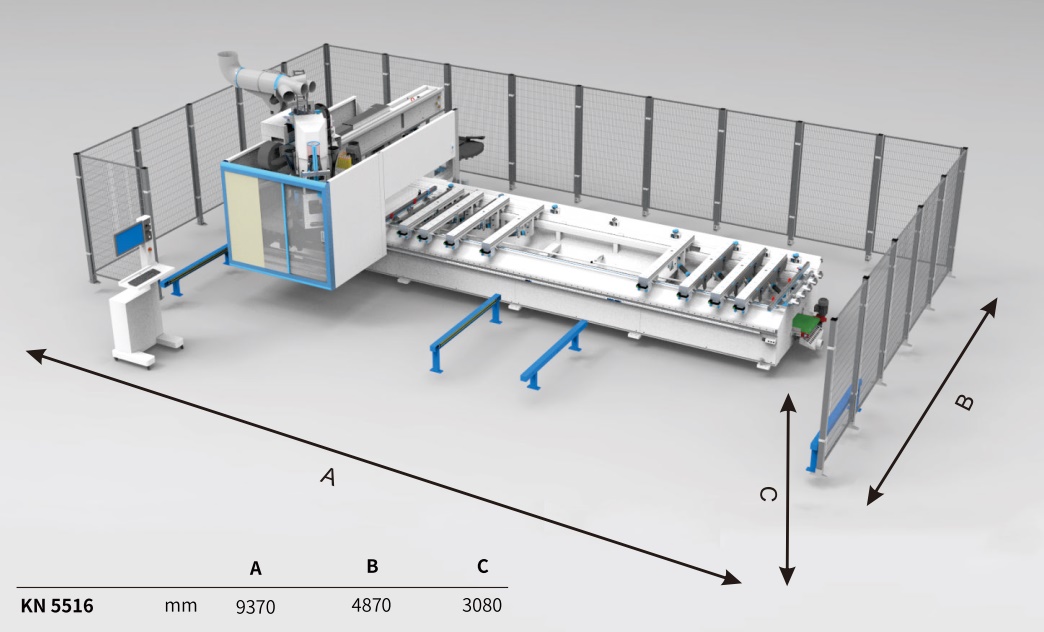

rozmery

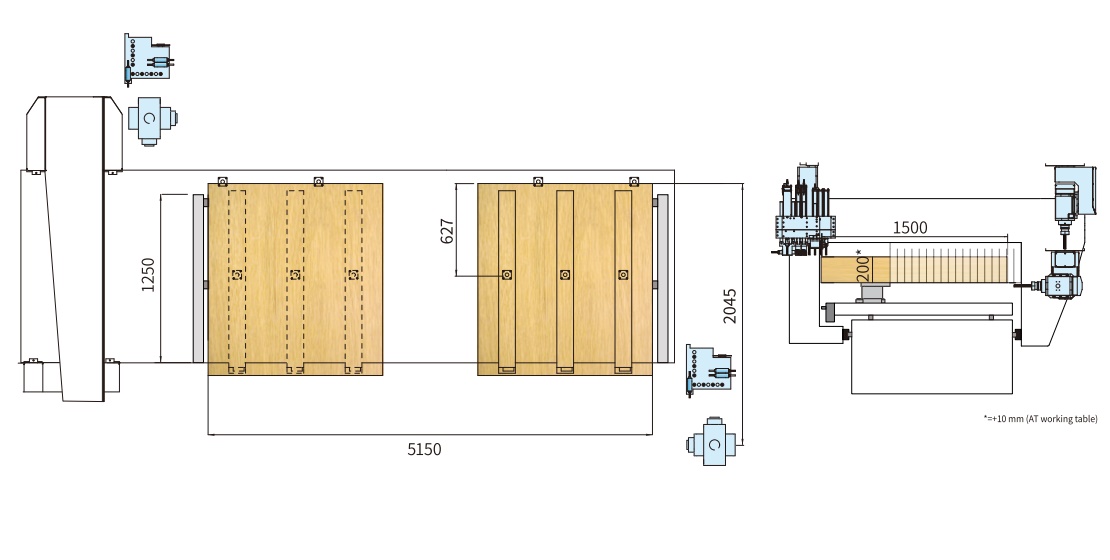

Pracovný pojazd osí

Výhody designu

Na rozdiel od bežného 3-osového frézovania súčasti umožňuje 5-osé obrábanie obrábať produkt z piatich strán, bez ďalších operácií na preskupovanie súčasti na pracovnej ploche.

To umožňuje získať výrobky zložitého tvaru s vysokou presnosťou a rýchlosťou spracovania.

Ovládací pult TPA (Taliansko) - obsahuje 2 moduly: Tra WSCM - ovládanie stroja a Tpa Cad - modelovanie, editácia, tvorba ovládacích programov.

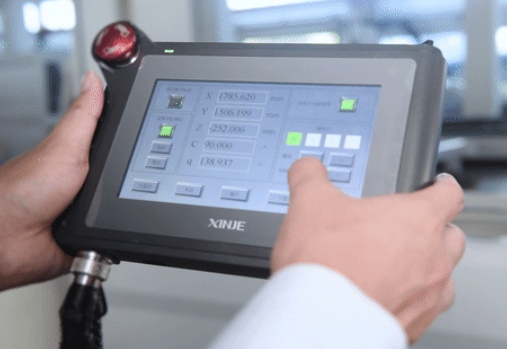

Prídavný dotykový prenosný ovládací panel pre pohodlné ovládanie stroja.

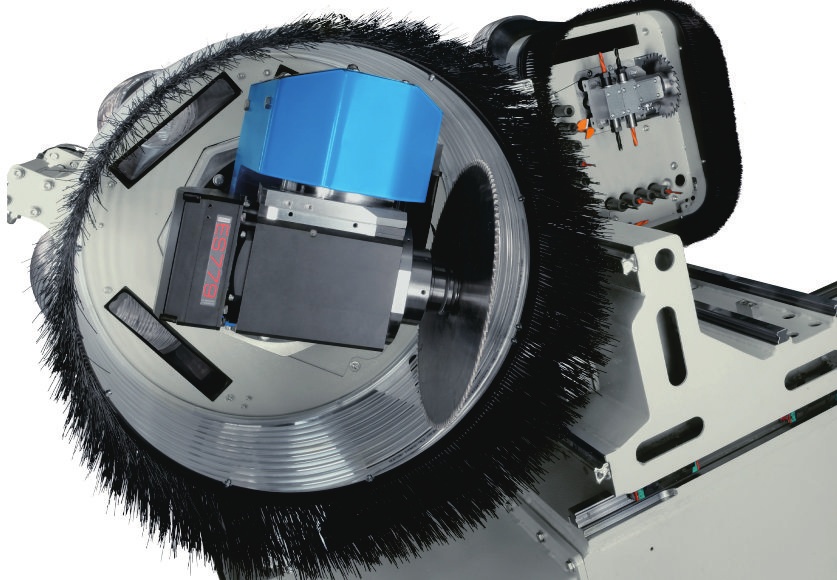

Stroj je vybavený moderným výkonným elektrovretenom 12 kW od talianskeho výrobcu HSD, "ES779". Jedná sa o prvé vreteno s vlastnou inteligenciou, ktoré samostatne diagnostikuje svoju prácu av reálnom čase odosiela informácie do riadiaceho systému stroja. To umožňuje presne riadiť prevádzkové režimy vretena a dodržiavať požadovanú technológiu na spracovanie dielu, čo zaisťuje stabilnú prevádzku stroja, vysokú kvalitu spracovania a predlžuje životnosť nástroja.

Frézovacia jednotka je namontovaná na vozíku „Z“ a má pneumatický štart. Pohyb prebieha na lineárnych vedeniach so šírkou 75 mm a predpätých lineárnych ložiskách schopných vydržať rovnaké zaťaženie v 4 smeroch.

Toto riešenie spolu s veľkou vzdialenosťou medzi vodidlami osi Z a optimálnou polohou vodiacej skrutky (v stredovej polohe) zaručuje vysokú presnosť frézovania. Dva senzory zaisťujú správny úchop náradia.

Elektrovreteno je vybavené systémom čistenia kužeľa fúkaním vzduchu pre bezpečné uchopenie a má nasledujúce vlastnosti:

• Pevná konštrukcia.
• kvapalinové chladenie.
• Kužeľové svorky HSK-F63.
• Rýchlosť otáčania až 24 000 ot./min.

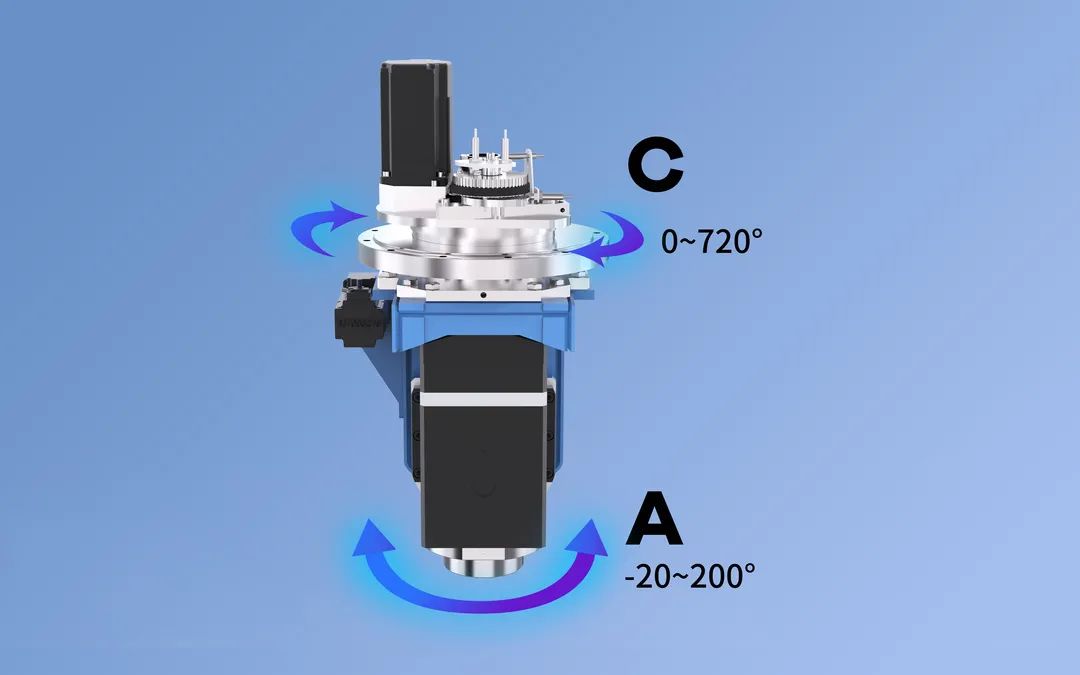

• Rotácia pozdĺž osi „C“ (0 – +720°).
• Rotácia pozdĺž osi „A“ (-20° – +200°).
• Automatická výmena nástroja.
• Systém ovládania nástroja.
• Diagnostika vretena je vizualizovaná na ovládacom stojane.
• Ochrana proti preťaženiu.

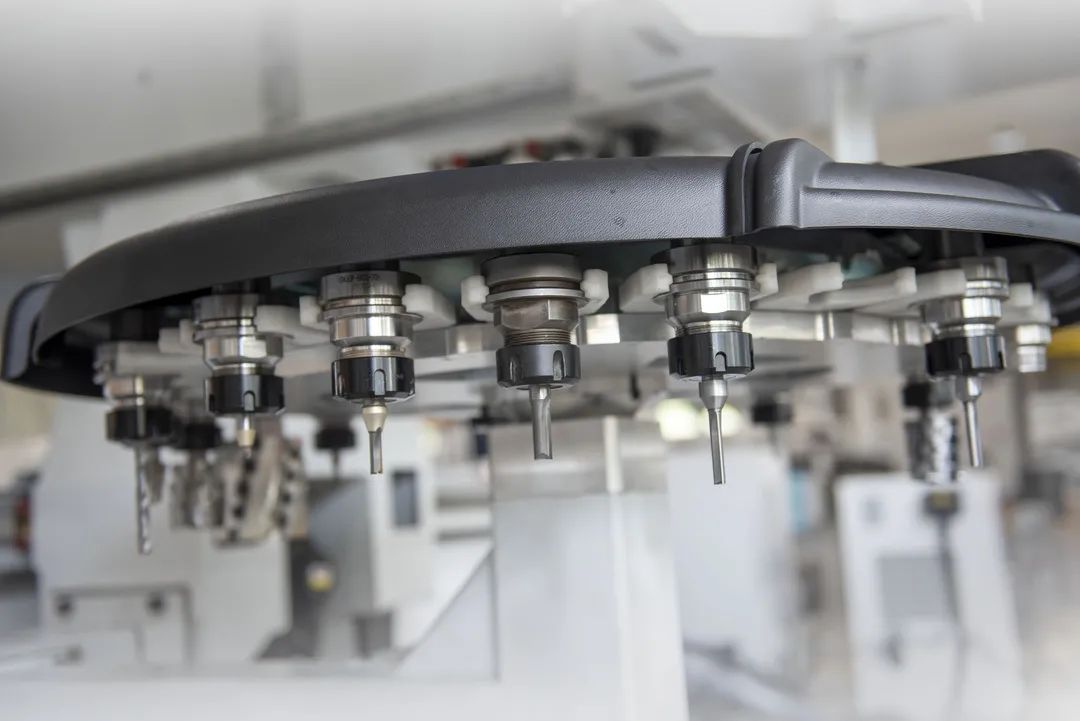

Automatický výmenník nástrojov s 22 stanicami pre skľučovadlo HSK-F63 poskytne stroju potrebnú zásobu použitých fréz a umožní vykonávať zložité operácie s použitím viacerých nástrojov. Zásobník je vybavený servopohonom, ktorý umožňuje výmenu nástroja s vysokou presnosťou a rýchlosťou. Maximálna povolená hmotnosť nástroja je 6 kg.

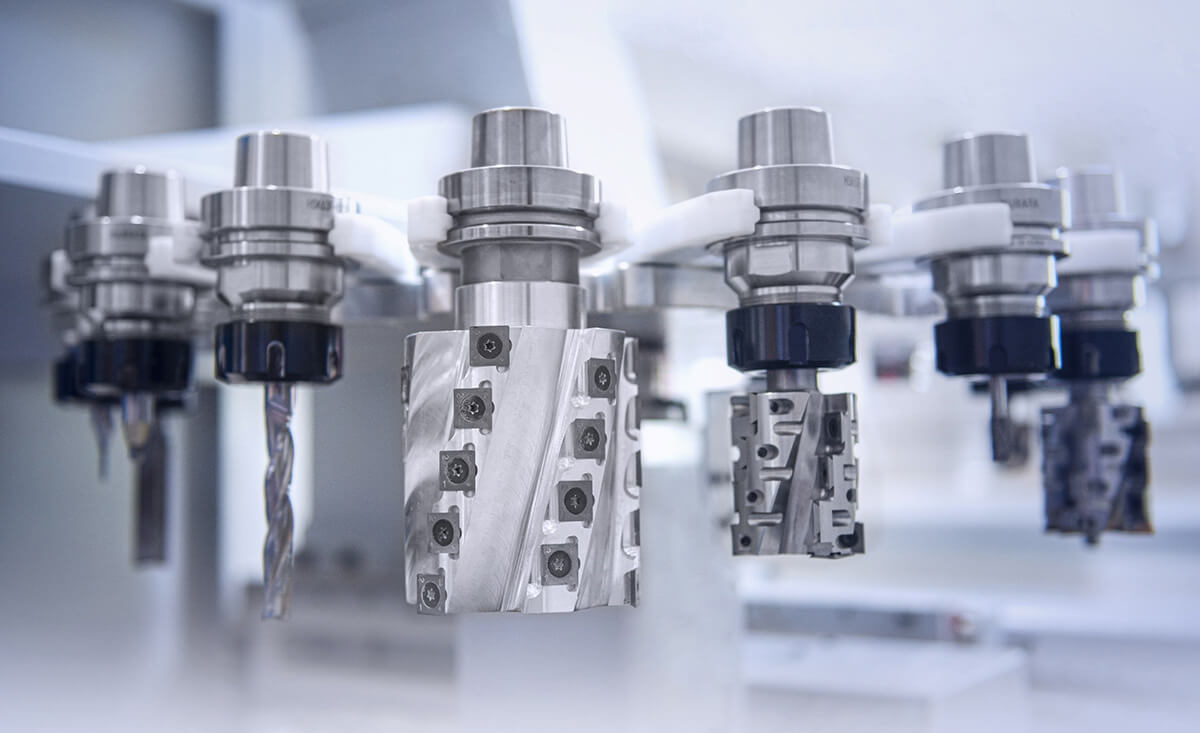

Prídavný otočný menič nástrojov na 16 nástrojov pre skľučovadlo HSK-F63.

Voliteľný lineárny zásobník s 5 stanicami pre skľučovadlo HSK-F63 pre rýchly prístup k špeciálnym nástrojom.

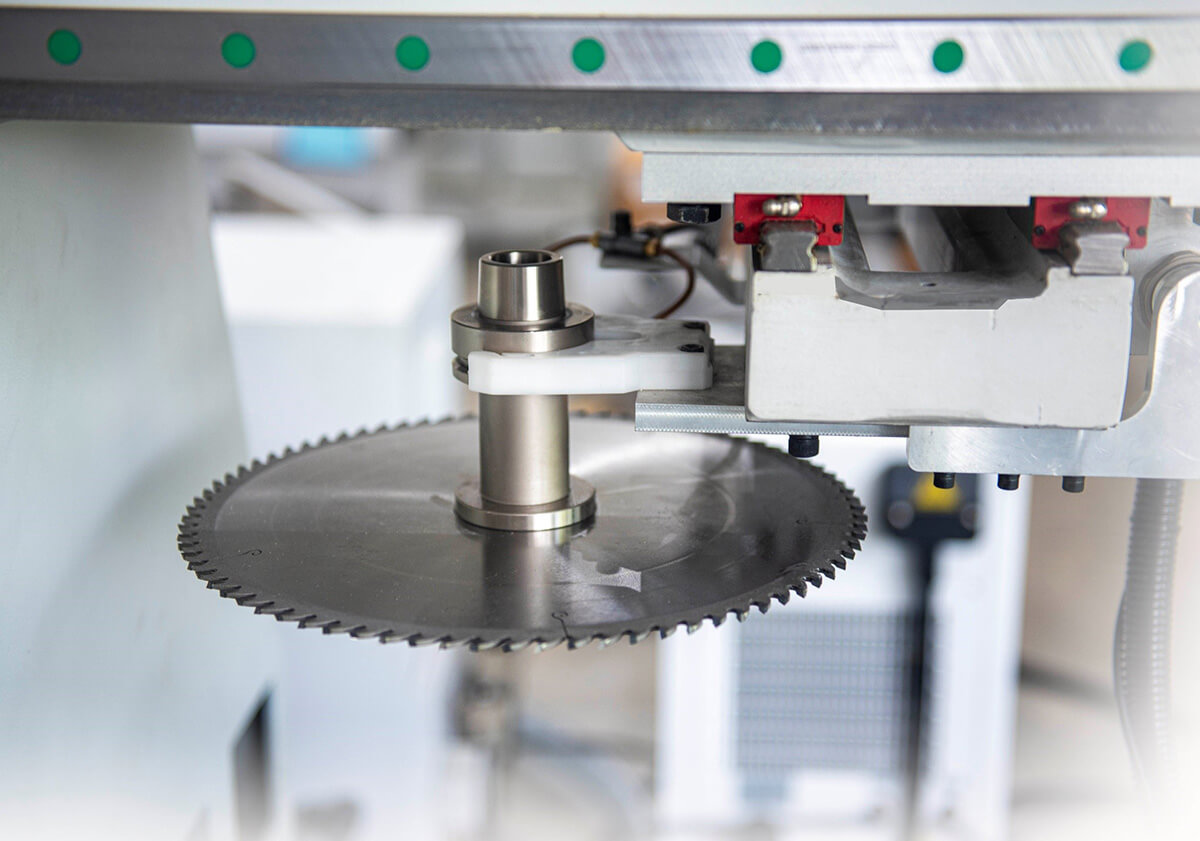

1 zásobník pre pílové kotúče do dĺžky 250 mm.

Vŕtacia skupina má (12 vertikálnych + 8 horizontálnych vretien + 1 drážkovacia píla).

Technické vlastnosti skupiny vrtákov:

• Stredová vzdialenosť medzi vretenami 32 mm.
• Výkon motora 2,2 kW.
• Rýchlosť otáčok 4600 ot./min.
• Drážkovacia píla 125 mm (5400 ot./min.).

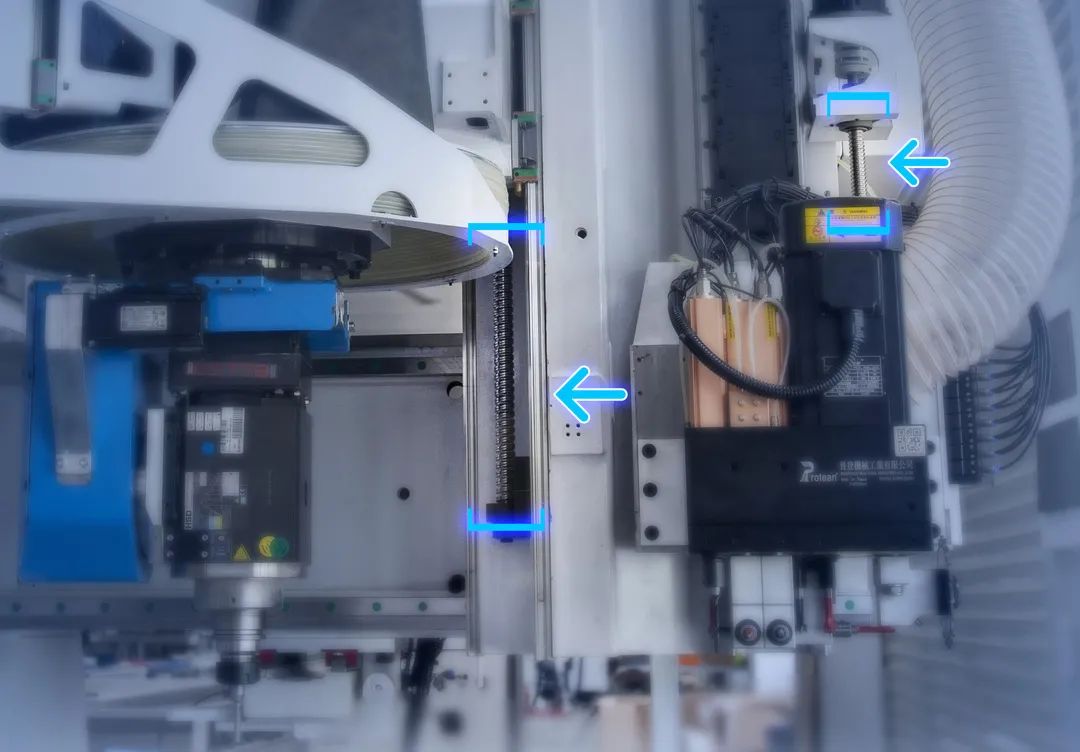

Päťosová ovládacia jednotka a vŕtacia hlava pracujú nezávisle, vďaka dvom samostatným skrutkám v osi Z, pre rýchlu výmenu nástroja pre rôzne aplikácie.

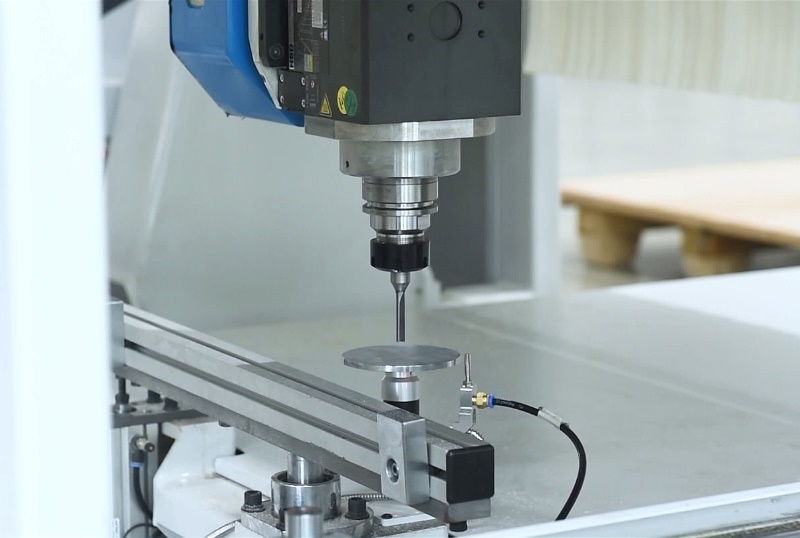

Senzor pre automatické meranie a kalibráciu nástroja presne meria dĺžku nástroja, skracuje dobu nastavovania stroja, čo značne uľahčuje prácu operátora.

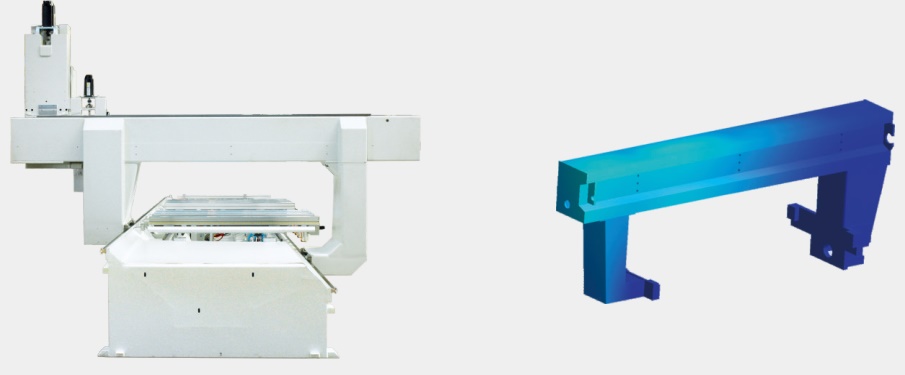

Posteľ má podobu rámovej konštrukcie s výstužnými rebrami a stropmi z celokovového plechu, čo poskytuje spoľahlivý základ pre ďalšie upevnenie všetkých jednotiek a zostáv k nej. Vysoká presnosť prevedenia zaručuje presný pohyb konzoly a vretena, čo následne ovplyvňuje presnosť spracovania.

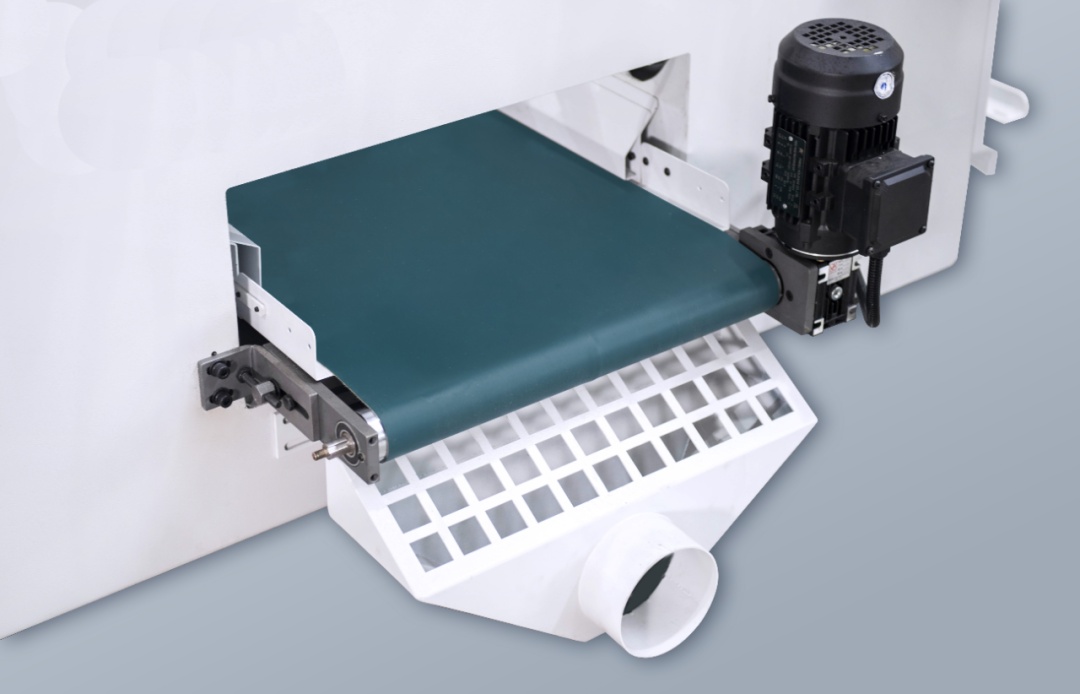

Stroj v základnej konfigurácii disponuje dopravníkom na odvod triesok a drobných zvyškov obrobkov.

Dodatočné ofukovanie obrábacej zóny zaisťuje efektívny odvod triesok z reznej zóny, čo výrazne ovplyvňuje kvalitu spracovania a životnosť nástroja.

Guľôčkové skrutky osi YZ - pohyb sa vykonáva pomocou guličkovej skrutky TBI (Taiwan), ktorá zaručuje úplnú absenciu vôle a následne vysokú presnosť pohybu.

Digitálne ovládanie zrýchlenia spolu s vysokou tuhosťou konštrukcie umožňuje vysokorýchlostné pohyby bez vibrácií.

Hrebeň a pastorok so zubami brúsenými z kalenej ocele poskytujú vysokú presnosť a hladký chod vďaka minimálnemu treniu a žiadnej vôli. Pastorok je integrovaný do vysoko presnej planétovej prevodovky.

Valivé vedenia HIWIN (Tchaj-wan) a stredové držiaky zaisťujú hladký chod vďaka minimálnemu treniu pri zachovaní pevného uchopenia a presnosti.

Vysoko výkonné servomotory X/Y/Z 1/0,5/1 kW Delta Electronics a presné planétové prevodovky SESAME Motor Taiwan poskytujú synchrónny pohyb, vysokú presnosť a dynamiku.

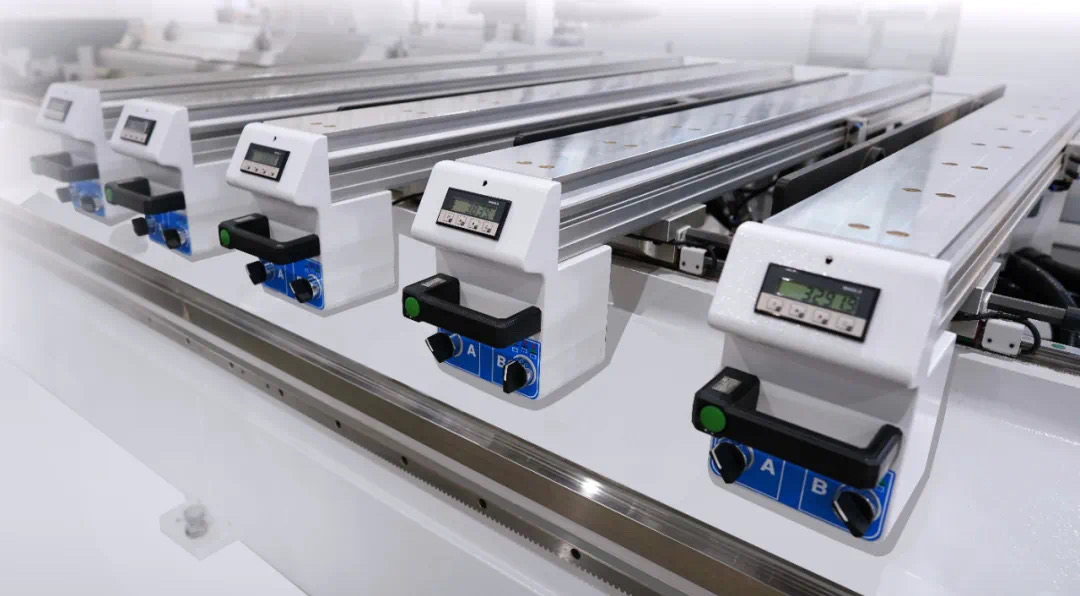

Pracovný priestor pre 8 pojazdov s digitálnym displejom a vákuovými blokmi SCHMALZ umožňuje rýchle polohovanie obrobku. Možnosť inštalácie až 8 vákuových blokov na každý profil.

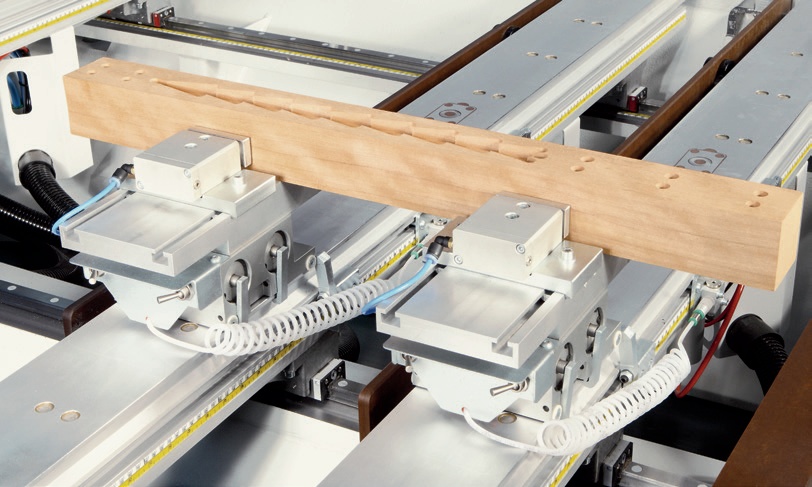

Rýchloupínacie upínacie zariadenie.

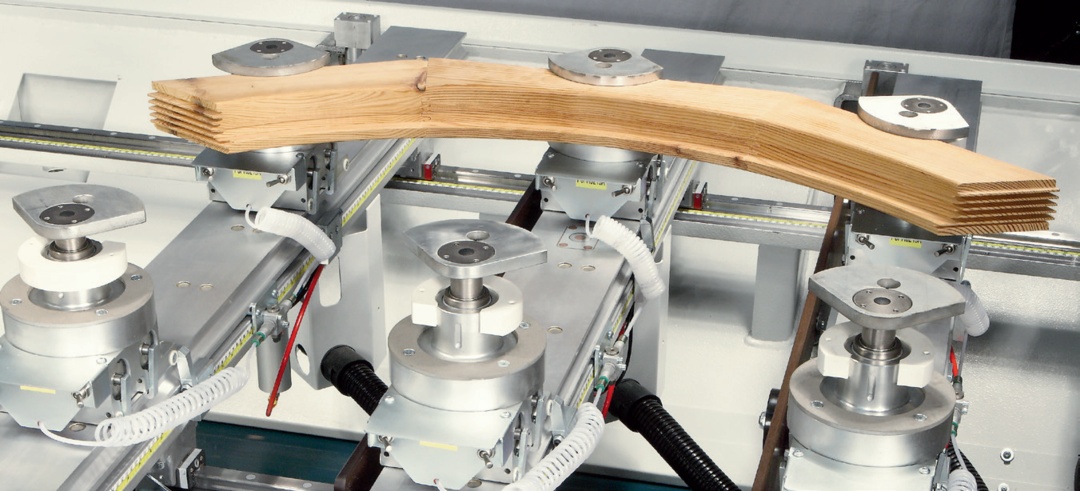

Príslušenstvo vyberajte podľa technologických požiadaviek.

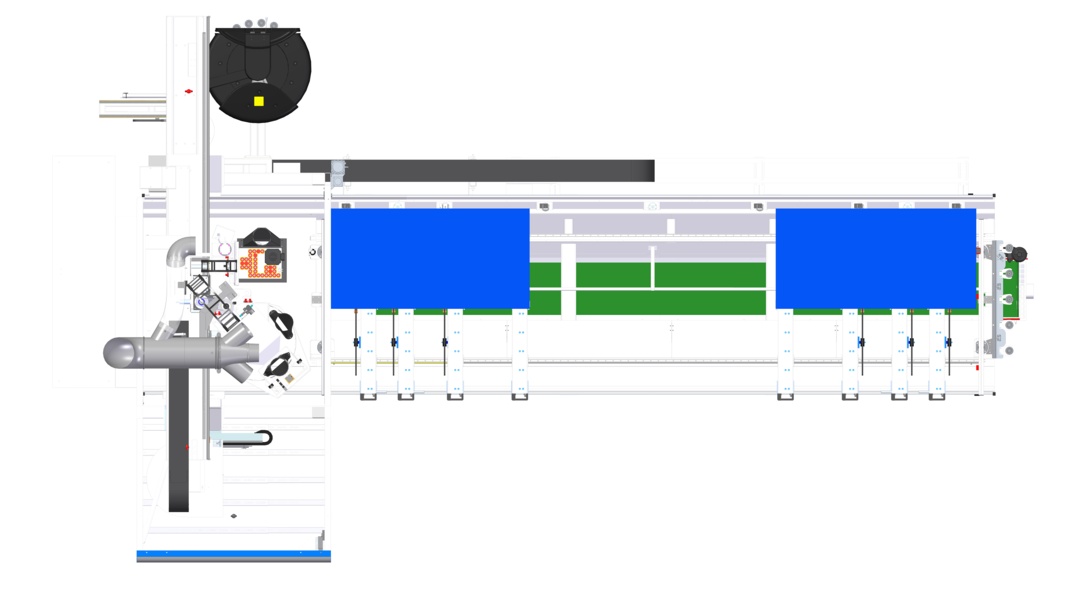

Kyvadlový režim prevádzky rozdeľuje pracovnú plochu na dve zóny – to umožňuje nastaviť v týchto zónach rôzne programy spracovania a môže výrazne skrátiť dobu prevádzky (cyklu) stroja, dobu, kedy spracovanie prebieha v jednej zo zón, v iná obsluha vykonáva údržbu stroja (výmenu obrobku).

Automatický mazací systém maže všetky potrebné súčasti a zostavy.

Všetky zariadenia závodu KDT používajú elektrické komponenty od dôveryhodných výrobcov. Sú zameniteľné, čím sa zvyšuje efektivita servisnej údržby a kontroly kvality. Ide predovšetkým o Delta Electronics, INVT (Innovation Value Teamwork), niektoré konfigurácie využívajú špeciálne komponenty od Schneider Electric, Siemens, Lenovo (priemyselný počítač).

Vákuový systém s kapacitou 244 m³/h bezpečne upevní obrobok.
