Účel

CNC veľkoplošná píla KS-543HLM so zadným plnením a dvojitým tlačníkom (veľkosť balíka na rezanie pri prednom plnení je 4280x4280 mm, vzadu - 2100x4000 mm) je určená na rezanie balíka doskových materiálov (drevotrieska, MDF, sololit, atď.). Stroj sa používa vo veľkosériovej a hromadnej výrobe na výrobu skriňového nábytku, nábytkových panelov, lisovaných výrobkov. Zadné nakladanie zjednodušuje logistiku materiálov vo výrobe a uľahčuje prácu obsluhe strojov.

Schéma spracovania

Charakteristické črty

• 2 nezávislé posunovače pre rezanie panelov s rôznymi dĺžkami, zlepšujú účinnosť rezania pri rôznych veľkostiach;
• Ďalší list je podávaný pred dokončením rezania aktuálneho listu;
• Posunie dve ľavé rukoväte rovnobežne s líniou rezu;
• Funkcia drážkovania;
• Inovatívny pílový vozík s technológiou Maglev zaisťuje hladký a ľahký pohyb pílového vozíka a umožňuje dosiahnuť vysokú presnosť a rýchlosť rezania;
• Magnetické polohovanie na meranie zdvihu obrobku pri zadnom vkladaní, minimálna hrúbka obrobku je 8 mm;
• Automatické zadné nakladanie na stroj umožňuje naložiť balík o maximálnej veľkosti 2100x4000 mm ;
• Hydraulický zdvíhací stôl s nosnosťou až 4000 kg ;
• Práca s optimalizačnými programami , ktoré umožňujú naprogramovať sekvenciu rezania, tlačiť štítky a importovať súbory s reznými mapami;
• Vizualizácia poradia rezania a schematická mapa rezu ;
• Maximálna výška otvoreného obalu je 120 mm ;
• Leštené oceľové dosky v oblasti rezania;
• Minimálna veľkosť obrobku je 34x45 mm;
• Pracovná rýchlosť pílového vozíka až 160 m/min;
• Voľnobežná rýchlosť pílového vozíka až 200 m/min;
• Programovateľná rýchlosť posunovača 95 m/min;
• Pracovný stôl stroja je vybavený ofukovacím systémom (vzduchový vankúš);
• Priemyselný počítač zaisťuje spoľahlivú prevádzku CNC systému;
• Automatické zdvíhanie hlavnej píly do požadovanej výšky v závislosti od hrúbky rezaného materiálu;
• Automatická detekcia dĺžky rezu;
• Systém rýchlej výmeny nástrojov;
• Na programovateľnom tlačníku je vybavených desať pneumatických dvojprstých chápadiel.
• Servo nastavenie pre zdvíhanie/spúšťanie hlavnej píly.
• Inteligentné LED indikátory.
• Utesnená prachová clona za prítlačným trámcom.

Výhody designu

Automatické zadné nakladanie umožňuje vložiť do stroja balík s maximálnou veľkosťou 4000x2100 mm. Stôl sa zdvíha hydraulicky, čo zaručuje hladký chod a stabilnú prevádzku. Vozík na prípravu doskového materiálu na následné rezanie. Tlačí požadované množstvo plošného materiálu podľa daného programu. Funguje nezávisle na hlavnom tlačníku.

Hydraulický zdvíhací stôl:

• Maximálne zaťaženie - 4000 kg.
• Plošina s poháňaným valčekovým stolom, upevnená na lanách.
• Maximálny rozmer balenia je 4000x2100 mm.
• Výška stohu doskového materiálu bez jímky / s jamou je 500/1200 mm.

Magnetické polohovanie na meranie zdvihu obrobku pri zadnom vkladaní, minimálna hrúbka obrobku je 8 mm.

Funkcia drážkovania. Zdvíhanie hlavnej píly sa vykonáva servopohonom, vďaka ktorému je dosiahnutá vysoká presnosť výšky rezu.

2 nezávislé posunovače na rezanie panelov s rôznymi dĺžkami zlepšujú účinnosť rezania pri rôznych veľkostiach.

Ďalší list je podávaný pred dokončením rezania aktuálneho listu.

Stroj môže vykonávať súčasné rezanie dvoch obrobkov rôznych veľkostí.

Posúva dve ľavé rukoväte rovnobežne s líniou rezu, aby sa zabránilo poškodeniu hrán dielov a bezpečne držali diely rôznych šírok. Programovateľný posunovač je vybavený dvoma skupinami dvojitých chápadiel, ktoré sa pohybujú doľava a doprava, 1 štandardným chápadlom posunovača, piatimi dvojprstými pneumatickými chápadlami, čo zaručuje spoľahlivú fixáciu balíka obrobkov. Príchytky spoľahlivo fixujú ako balík materiálu do hrúbky 120 mm, tak jeden list.

Lože stroje bolo vyvinuté s ohľadom na CAD programy, kde boli vypočítané a simulované maximálne povolené zaťaženia a požiadavky na konštrukciu stroja. Zvárané lôžko sa temperuje, aby sa uvoľnili všetky vnútorné pnutia v materiáli, následne prebieha spracovanie na päťosovom kovoobrábacom stroji, kde sa vyfrézujú všetky plošiny a otvory pre montáž komponentov a zostáv.

Spoľahlivú prevádzku CNC systému zaisťuje priemyselný počítač na báze Windows 10.

Vizualizácia poradia rezania a schematická mapa rezu.

Schopnosť pracovať so všetkými obľúbenými programami na optimalizáciu rezania a tlače štítkov.

Pozdĺžna páka na zapnutie/vypnutie rezacieho cyklu na hlavnom stole.

Hlavný pracovný stôl je zväčšený na 2200*800 mm.

Štyri vzduchom odpružené pracovné stoly umožňujú obsluhe ľahko umiestniť stoh materiálov a odstrániť hotové diely zo stroja.

Rezná plocha je vybavená stolmi s leštenými oceľovými plátmi so vzduchovým vankúšom, ktorý výrazne uľahčuje prácu s drobnými dielmi a chráni ich pred poškodením.

Samostatné motory pre hlavnú a predrezávaciu pílu. Rýchla a jednoduchá výmena čepele (patentované KDT).

Automatické nastavenie výšky hlavnej píly a odchodu prítlačného lúča podľa výšky rezaného balíka.

Sila upínacieho nosníka je riadená systémom a zodpovedá hrúbke alebo výške rezu stohu. Vybavené systémom ochrany pred zranením.

Stroj je vybavený inovatívnym pílovým vozíkom s technológiou Maglev s lineárnym motorom. Pílový vozík má vysokú tuhosť, vysokú presnosť až +-0,1 mm a vysokú prachotesnosť lineárnej vodiacej lišty. Rezanie je presnejšie a stabilnejšie, s nízkou hlučnosťou, nízkymi vibráciami a vysokou rýchlosťou. Maximálna rýchlosť môže dosiahnuť 200 m/min.

Bočné dorazy presne umiestnia úzke prúžky pozdĺž bočného pravítka pri ich rezaní na hotové diely.

Špeciálna konštrukcia chápadiel nepoškodzuje materiál pri jeho fixácii a pohybe.

Flexibilný a odolný káblový kanál zaisťuje stabilný a rýchly pohyb tlačníka s pneumatickými rukoväťami.

Elektrické komponenty spĺňajú normy CE.

Minimálny rozmer obrobku je 34x45 mm.

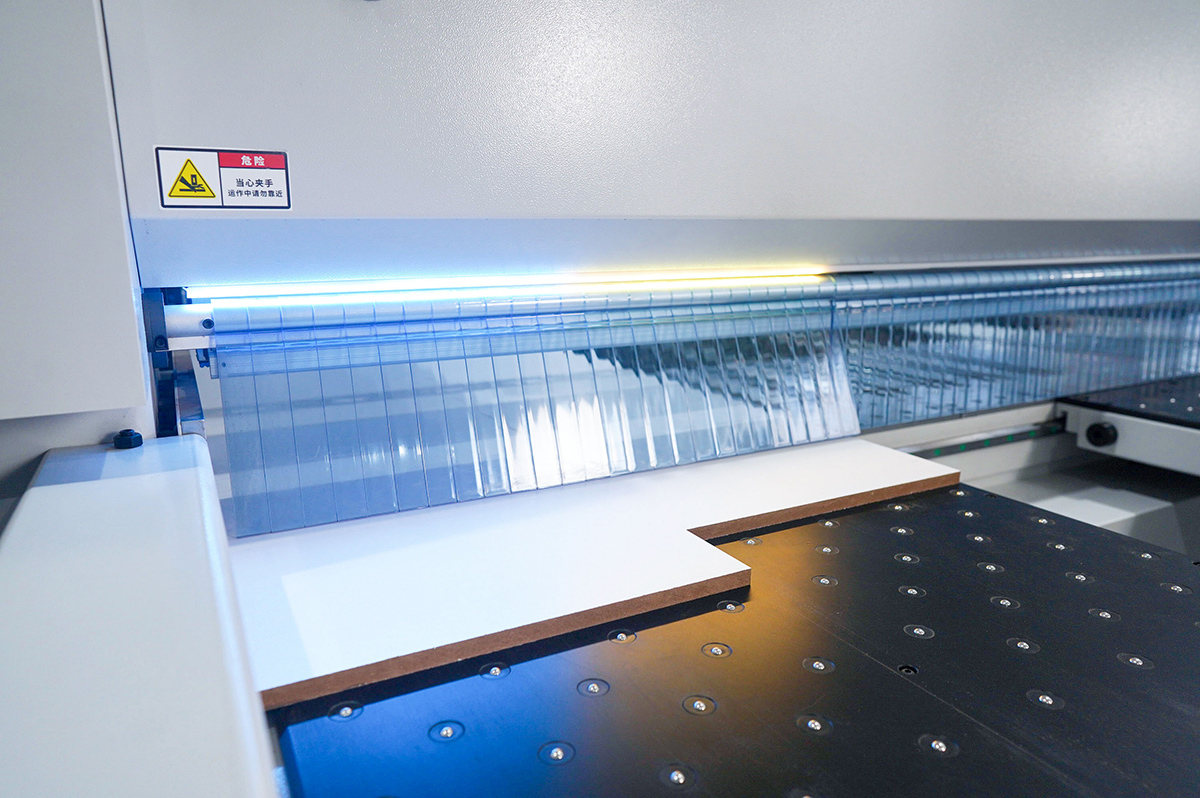

Inteligentná farebne riadená rezacia línia zabezpečuje intuitívne ovládanie a umožňuje okamžite rozpoznať stav obrobku. Znižuje potrebu kontroly monitora a optimalizuje pracovný tok tímu pre bezpečnejšiu a efektívnejšiu prevádzku.

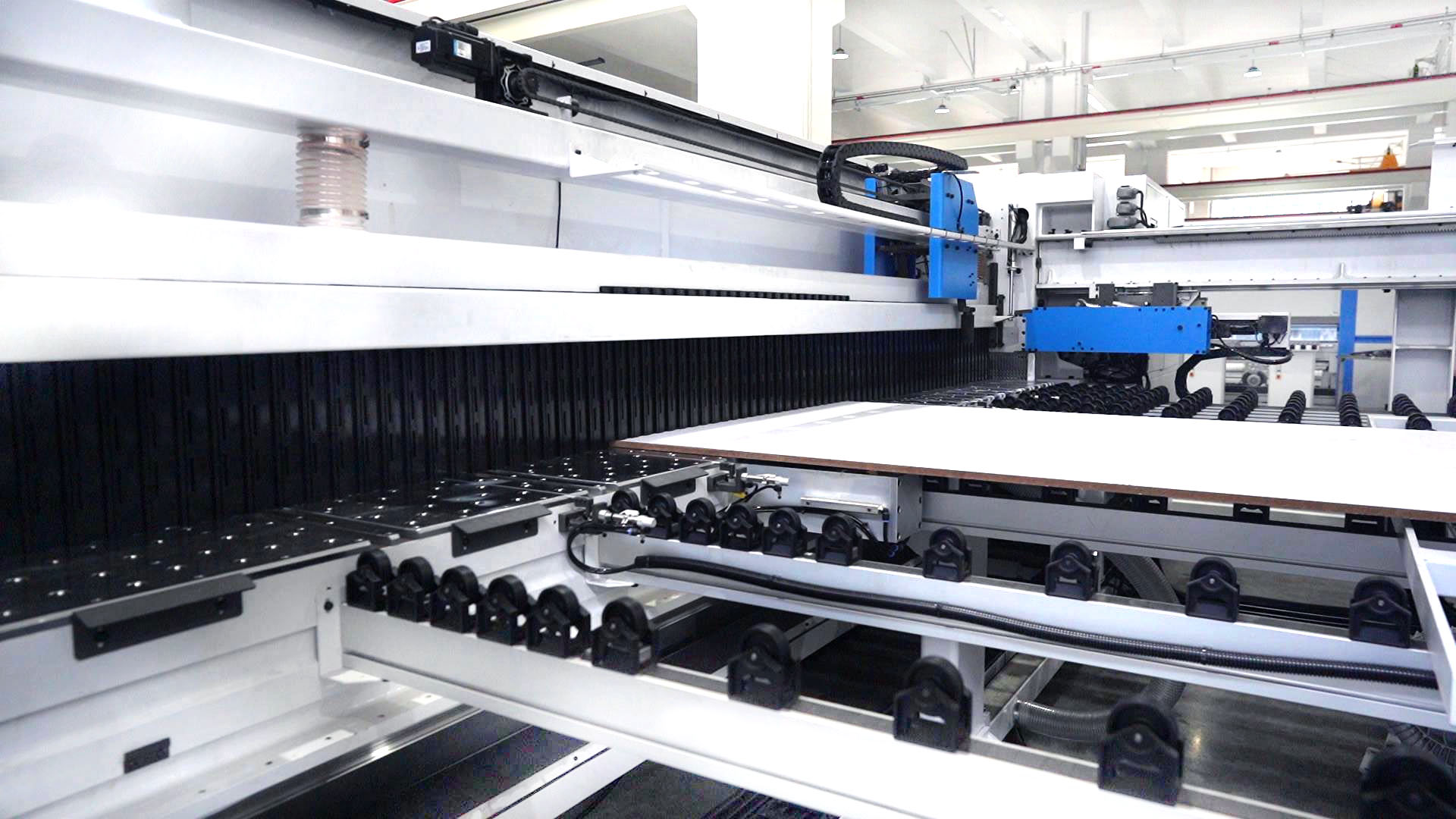

Utesnená prachová clona za prítlačným trámcom účinne zabraňuje šíreniu pilín a zabezpečuje čisté a bezpečné pracovné prostredie.
