Účel

CNC obrábacie centrum KDT KN-2710DL Label s jedným frézovacím vretenom KDT a 12-polohový lineárny menič nástrojov a vŕtacou hlavou pre 10 vertikálnych vretien s ručnou výmenou nástroja je určené pre presné, vysokorýchlostné frézovanie a vyplňovanie otvorov v rôznych doskových a kompozitných materiáloch. Bude to užitočné tak v základnom podniku, ako aj vo veľkovýrobe.

Stroj je vybavený moderným CNC systémom NCstudio (Taiwan). CNC systém má širokú škálu aplikačných funkcií. Intuitívne rozhranie umožňuje rýchlo pripraviť zamestnancov podniku na programovanie a prácu na stroji.

Charakteristické črty

• Opracovacia plocha 3100x2150x60 mm;
• Vreteno: KDT - 9 kW so skľučovadlom ISO-30;
• Vŕtacia skupina pre 10 vertikálnych vretien s výkonom 1,7 kW, 6000 ot./min a priemerom otvoru 10 mm;
• Servomotory na pohyb portálu a vretena pozdĺž osí X/Y/Z: – 1,5 kW;
• Rýchlosť jazdy pozdĺž osí X/Y/Z: – 80/80/30 m/min;
• 12-polohový lineárny systém automatickej výmeny nástrojov;
• KDT Remote Services - (teleservis) vzdialená služba cez internetové pripojenie za účelom odstraňovania problémov, diagnostiky, údržby, opráv alebo optimalizácie procesov;
• Vývevy BECKER s výkonom 5,5 kW - 2 ks;
• 6 vákuových zón s mechanickým ovládaním;
• Tlačiareň štítkov s automatickým systémom označovania;
• mechanizmus zachytenia obrobku;
• Mechanizmus zarovnania listov;
• snímač kalibrácie nástroja;
• Dvojokruhový mazací systém;
• Prúdenie vzduchu v zóne mletia;
• Konštrukcia portálového typu;
• Pneumatické dorazy - 6 ks.

Výhody designu

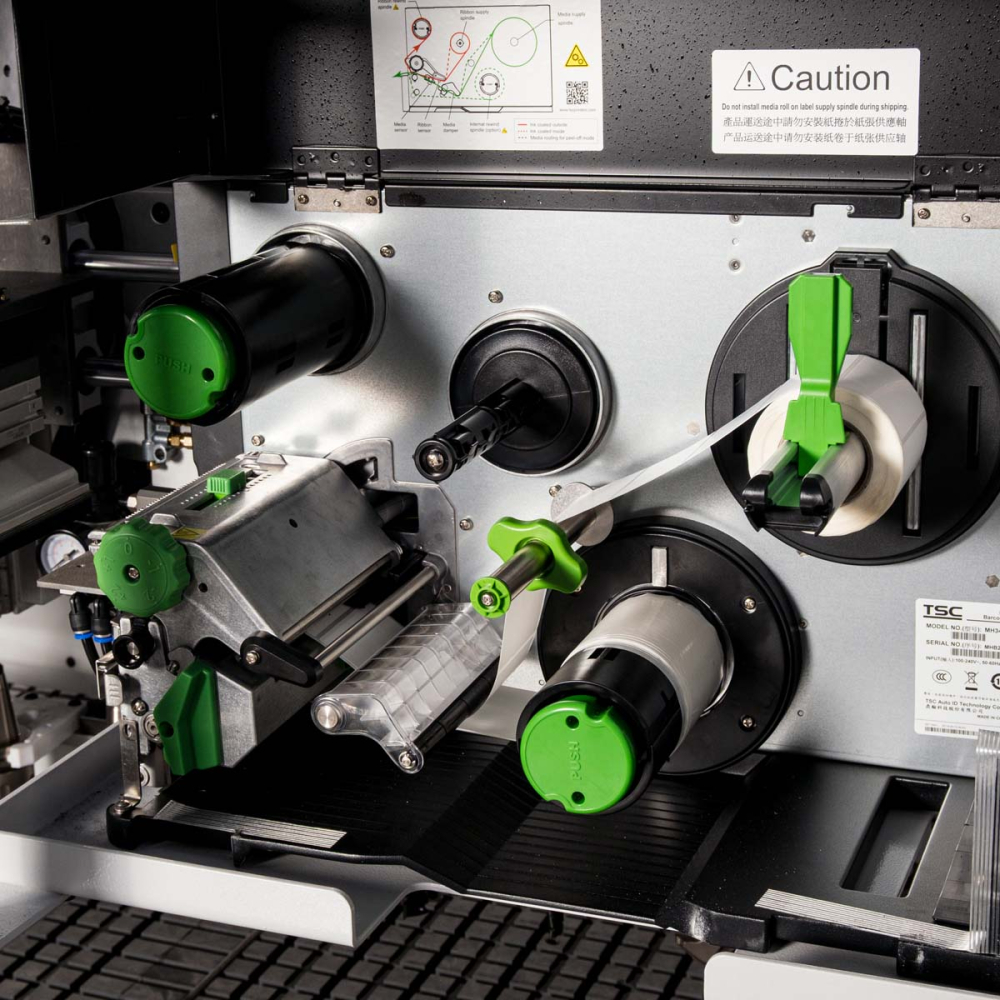

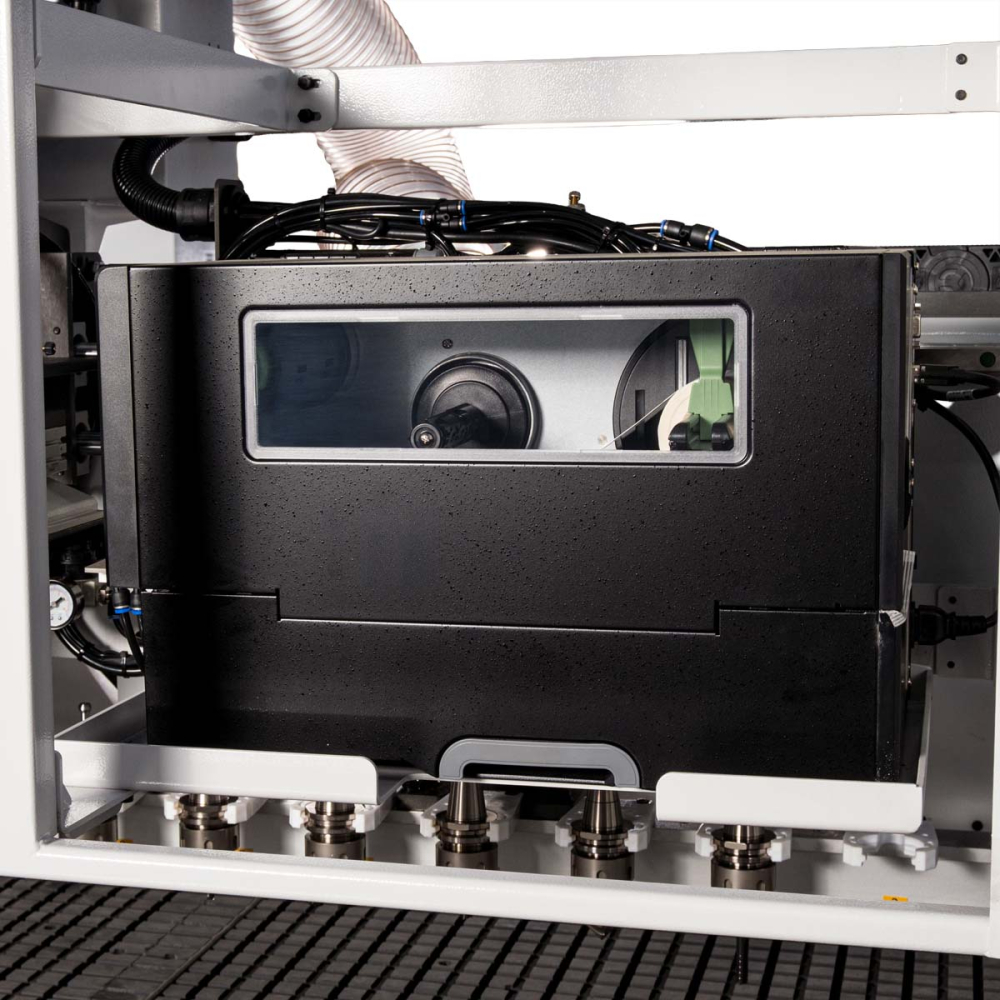

Tlačiareň štítkov s automatickým systémom označovania.

Stroj je riadený spoľahlivým a presným CNC systémom NCstudio (Tchaj-wan) – plnohodnotným „veliacim centrom“, ktoré umožňuje ovládať všetky funkcie stroja bez nutnosti pripojenia k osobnému počítaču a disponuje širokou ponukou funkcií.

CNC systém je vybavený aktualizovanou škrupinou WoodSystem s jednoduchým, dobre navrhnutým a užívateľsky prívetivým rozhraním.

Vákuový stôl s pracovnou plochou 3100x2150x60 mm pre 6 vákuových zón s mechanickým ovládaním. Je možné pracovať v kyvadlovom režime as malými dielmi.

Posteľ má podobu rámovej konštrukcie s výstužnými rebrami a stropmi z celokovového plechu, čo poskytuje spoľahlivý základ pre ďalšie upevnenie všetkých jednotiek a zostáv k nej. Vysoká presnosť prevedenia zaručuje presný pohyb konzoly a vretena, čo následne ovplyvňuje presnosť spracovania.

Stroj je vybavený vzduchom chladeným elektrovretenom KDT s výkonom 9 kW, rýchlosťou otáčania 24 000 ot./min., typ skľučovadla ISO-30, má vysokú spoľahlivosť a nízku hlučnosť.

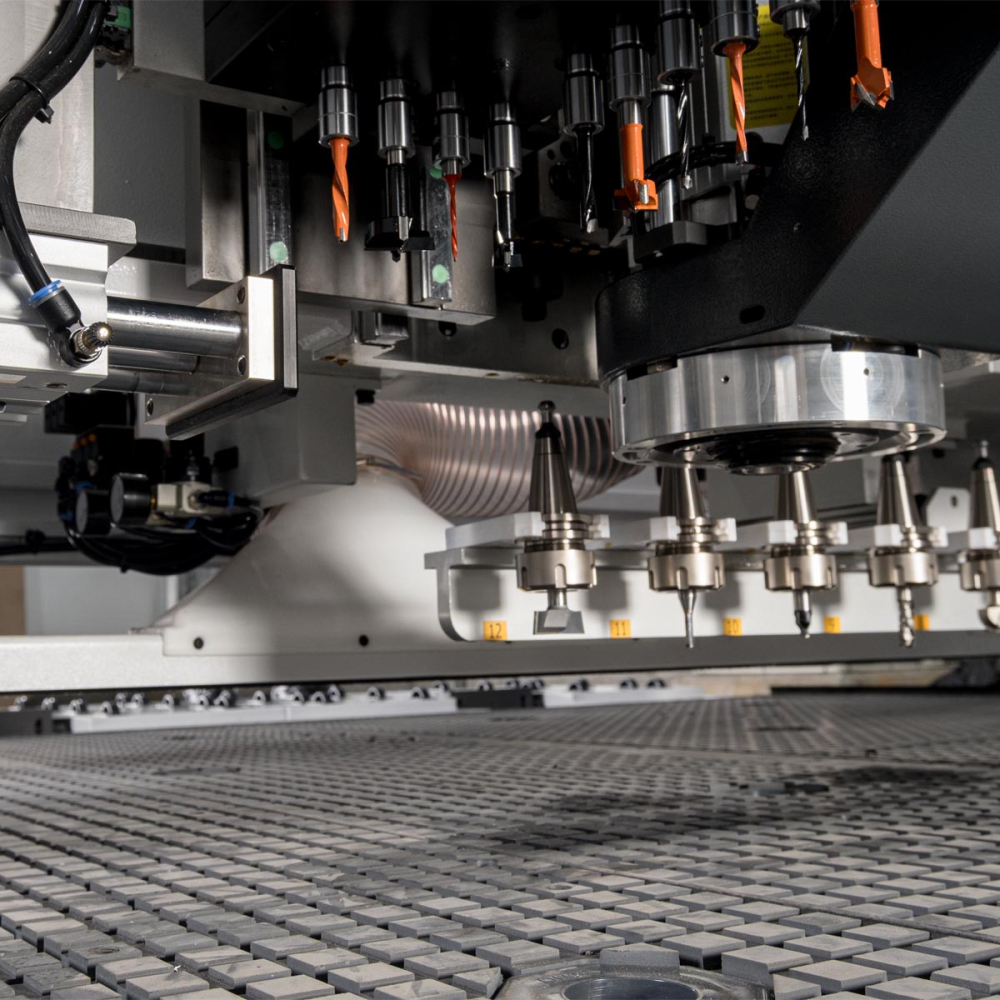

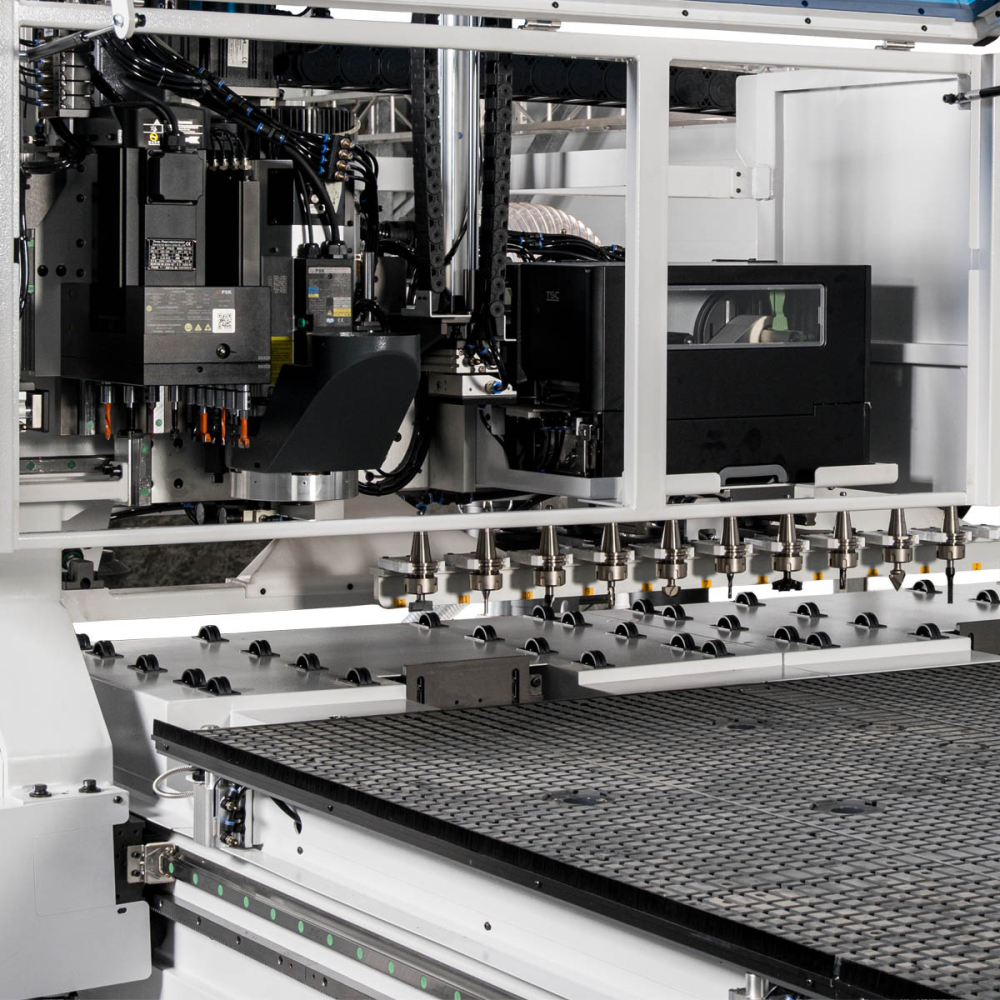

12-polohový lineárny systém automatickej výmeny nástrojov pre upínač ISO-30.

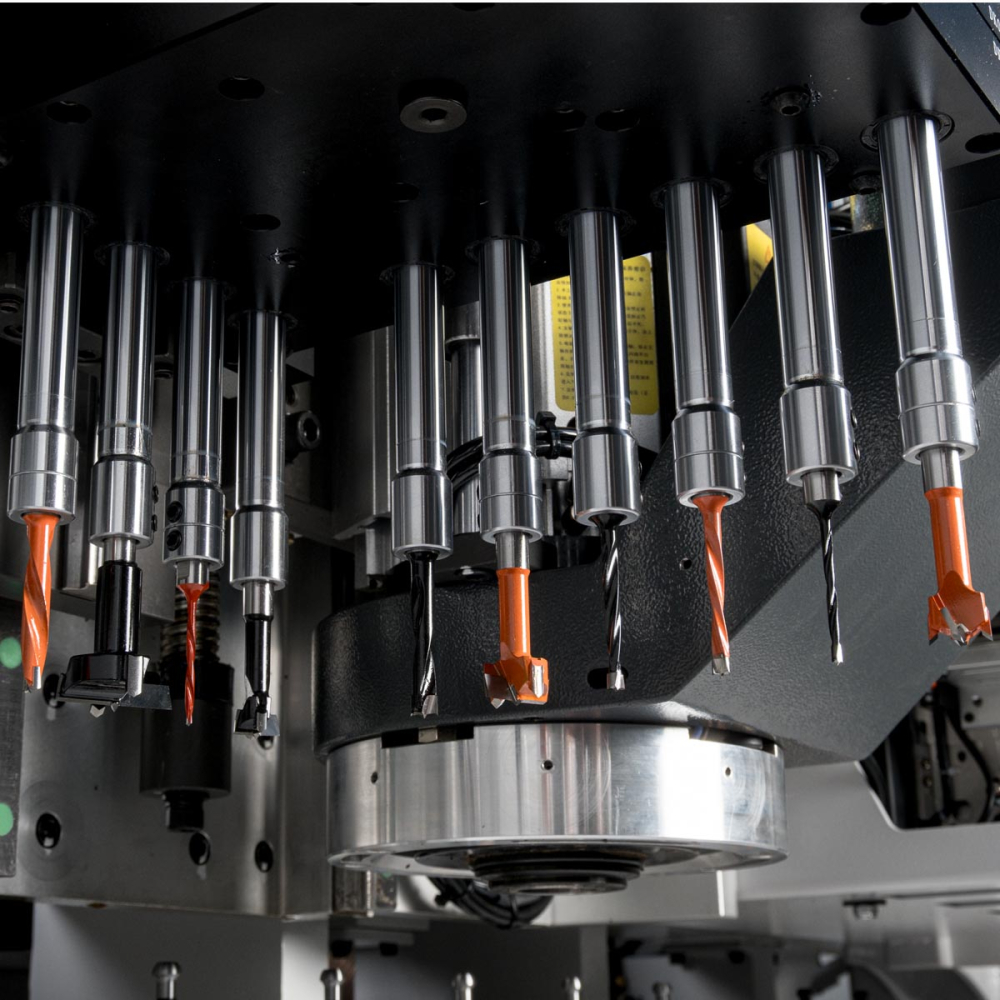

Vŕtacia skupina pre 10 vertikálnych vretien s výkonom 1,7 kW, 6000 ot./min a priemerom otvoru 10 mm.

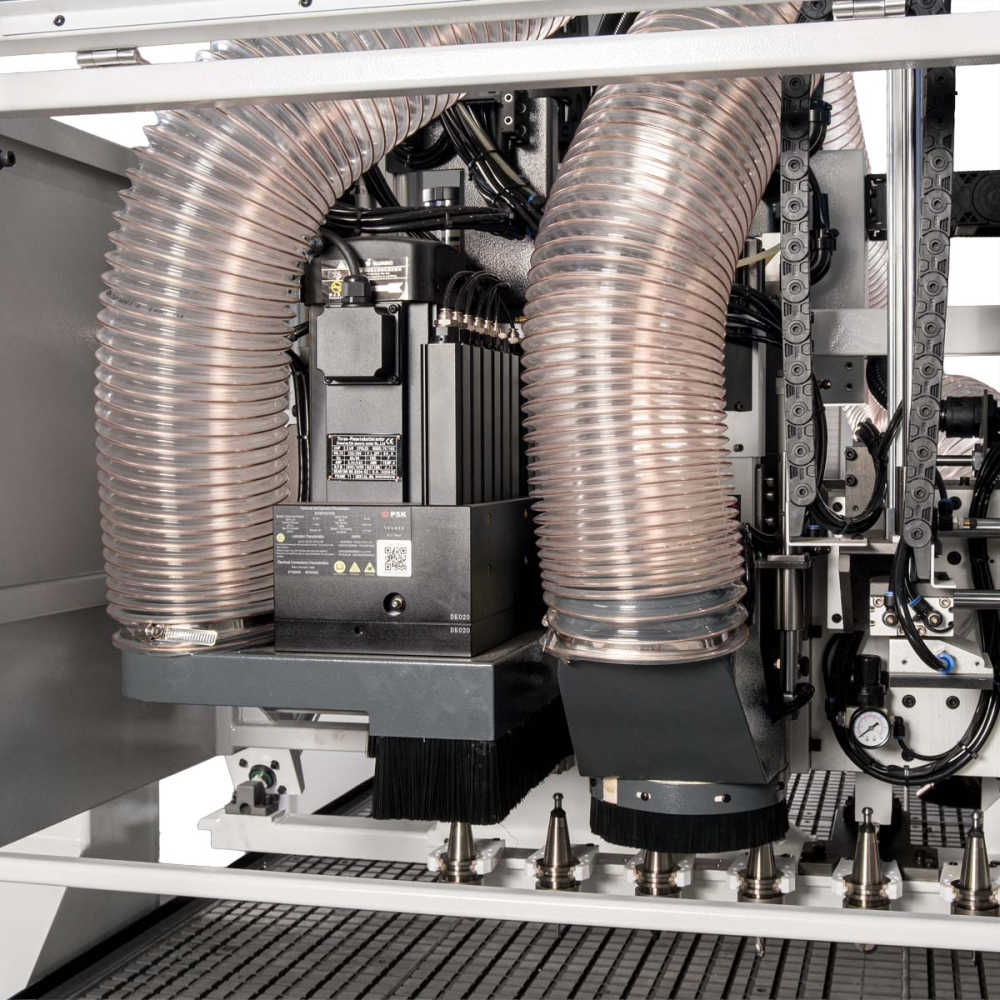

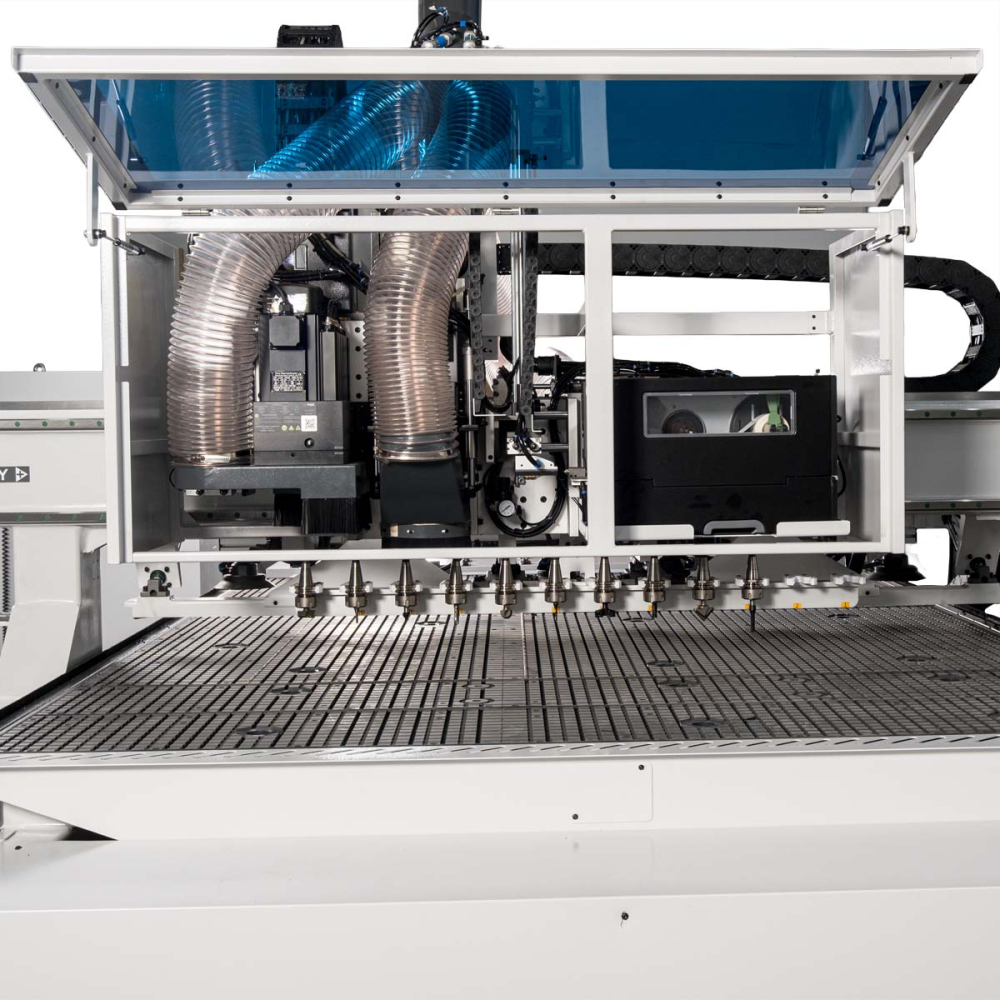

Efektívny systém odvodu triesok do 2 samostatných odsávacích vývodov - pre frézovaciu jednotku a vŕtaciu skupinu, zlepšuje kvalitu spracovania a zabraňuje poškodeniu dielov. Efektivitu ašpirácie dopĺňa inteligentný systém prúdenia vzduchu inštalovaný priamo na vretene. Systém umožňuje nasmerovať prúd vzduchu opačným smerom, než je aktuálne spracovanie a udržiavať oblasť rezania čistú, čo zlepšuje kvalitu rezu.

Senzor pre automatické meranie a kalibráciu nástroja presne meria dĺžku nástroja, skracuje dobu nastavovania stroja, čo značne uľahčuje prácu operátora.

Guľôčkové skrutky pozdĺž osi Z - pohyb je vykonávaný pomocou guličkovej skrutky PMI (Taiwan) , ktorá zaručuje úplnú absenciu vôle a následne vysokú presnosť pohybu.

Hrebeň a pastorok SHAC (Taiwan) so zubami brúsenými z tvrdenej ocele poskytujú vysokú presnosť a hladký chod vďaka minimálnemu treniu a bez vôle. Pastorok je integrovaný do vysoko presnej planétovej prevodovky.

Valivé vedenia HIWIN (Tchaj-wan) a stredové držiaky zaisťujú hladký chod vďaka minimálnemu treniu pri zachovaní pevného uchopenia a presnosti.

Vysoko výkonné servomotory INVT 1,5 kW a presné planétové prevodovky SESAME Motor Taiwan zaisťujú synchrónny pohyb, vysokú presnosť a dynamiku.

Dvojokruhový mazací systém maže všetky potrebné komponenty a zostavy - automatický mazací systém pozdĺž osi X/Y, manuálny mazací systém pozdĺž osi Z.

Pneumatické zdviháky poskytujú presné polohovanie a uľahčujú prácu operátora.

Posunovač obrobku/čistenie pracovného stola skracuje dobu údržby a zabraňuje prenikaniu triesok pod obrobok, čo výrazne ovplyvňuje kvalitu spracovania a uľahčuje prácu operátora. Zároveň naráža obrobky a čistí stôl od triesok.

Mechanizmus automatického nakladania umožňuje stroju samostatne nakladať dosky a používať ho v automatických linkách za podmienky pripojenia nakladacích stolov.

Všetky zariadenia závodu KDT používajú elektrické komponenty od dôveryhodných výrobcov. Sú zameniteľné, čím sa zvyšuje efektivita servisnej údržby a kontroly kvality. Ide predovšetkým o Delta Electronics, INVT (Innovation Value Teamwork), niektoré konfigurácie využívajú špeciálne komponenty od Schneider Electric, Siemens, Lenovo (priemyselný počítač).

2 vývevy BECKER s výkonom 5,5 kW každá s výkonom 250 m3/h zaisťujú bezpečné upevnenie obrobku.
